Product Details
Tempat asal: dongguan cina
Nama merek: Mento
Sertifikasi: ISO9001/ISO14001

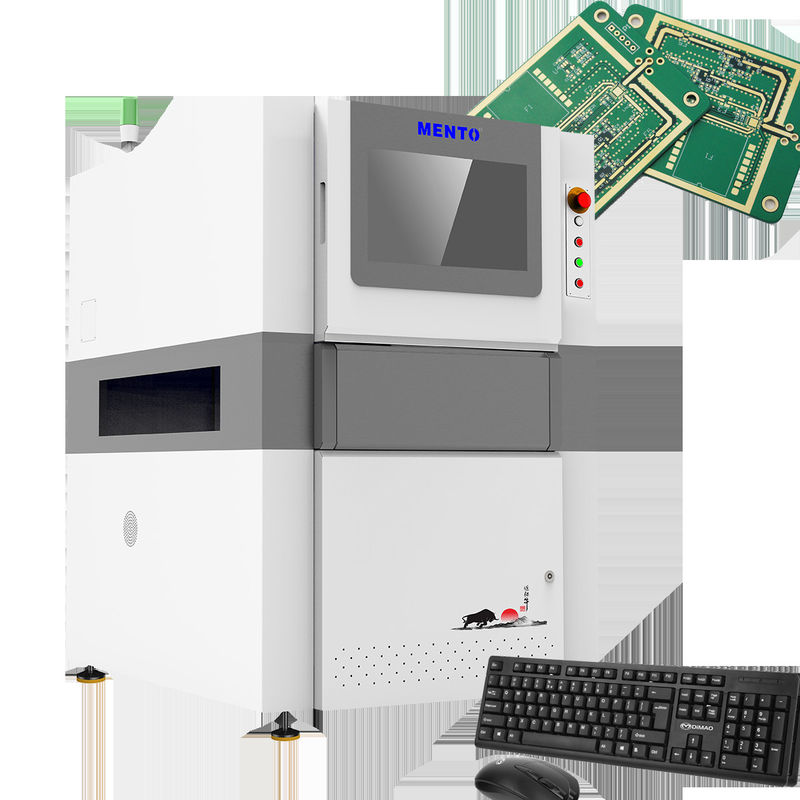

Nomor model: K3212
Payment & Shipping Terms
Kuantitas min Order: 1
Harga: Negotiable
Kemasan rincian: W1000mmxD1380mmxH1600mm (tanpa kaki 100±20mm)
Waktu pengiriman: 3 minggu
Syarat-syarat pembayaran: online, L/C, T/T
Menyediakan kemampuan: 1000/Bulan
Mode Inspeksi: |
2D dan 3D |
Sistem Operasi: |
Windows |
Sistem pencahayaan: |
LED |
Jenis kamera: |
CCD resolusi tinggi |
Sumber daya listrik: |
AC 100-240V, 50/60Hz |
Jenis Produk: |
Sistem Inspeksi Optik Otomatis |
Daerah Inspeksi: |
Sampai 610mm x 460mm |
Perangkat lunak: |
Antarmuka pengguna intuitif |
Mode Inspeksi: |
2D dan 3D |
Sistem Operasi: |
Windows |
Sistem pencahayaan: |
LED |
Jenis kamera: |
CCD resolusi tinggi |
Sumber daya listrik: |
AC 100-240V, 50/60Hz |
Jenis Produk: |
Sistem Inspeksi Optik Otomatis |
Daerah Inspeksi: |
Sampai 610mm x 460mm |
Perangkat lunak: |
Antarmuka pengguna intuitif |
Tester AOI kami menawarkan sistem pencahayaan yang kuat yang memanfaatkan teknologi LED untuk memberikan pencahayaan yang cerah dan konsisten untuk inspeksi yang tepat.Sistem pencahayaan ini memastikan bahwa bahkan cacat terkecil terdeteksi, memberikan hasil yang akurat dan dapat diandalkan setiap saat.
AOI Tester kami juga memiliki antarmuka pengguna yang intuitif yang membuatnya mudah digunakan oleh operator.Perangkat lunak kami memungkinkan pengguna untuk dengan cepat dan mudah mengatur dan menjalankan inspeksi.
AOI Tester dilengkapi dengan dua mode inspeksi, 2D dan 3D, yang memberikan analisis komprehensif PCB dan komponen mereka.memastikan bahwa semua cacat terdeteksi dan ditangani.
AOI Tester kami dilengkapi dengan pilihan konektivitas Ethernet dan USB, sehingga mudah untuk mentransfer data dan hasil ke perangkat lain.Fitur ini memungkinkan integrasi yang mulus dengan sistem lain dan meningkatkan efisiensi keseluruhan proses inspeksi.
Jenis kamera CCD resolusi tinggi yang digunakan oleh AOI Tester kami memberikan kualitas gambar yang unggul dan memastikan bahwa bahkan detail terkecil ditangkap dan dianalisis.Fitur ini memungkinkan proses inspeksi yang lebih akurat dan dapat diandalkan, memastikan bahwa semua cacat terdeteksi dan ditangani.
AOI Tester kami adalah solusi ideal bagi perusahaan yang ingin meningkatkan proses inspeksi PCB mereka.dan kamera CCD resolusi tinggi, perangkat kami adalah alat yang sempurna bagi perusahaan yang ingin merampingkan proses inspeksi AOI mereka dan memastikan kualitas PCB mereka.
| Model perangkat | K3212 | |
| Kapasitas deteksi | Item deteksi | Kesalahan cetak, over solder, solder yang tidak cukup, solder bridging, solder paste tailing, anomali bentuk, offset |
| Metode pemindaian | Stop&Go | |
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 12MP |
| Sumber Cahaya | Sumber cahaya DLP ganda (teknologi pergeseran fase raster) dan sumber cahaya merah, hijau dan biru (RGB) | |
| Resolusi | 10μm & 15um (opsional) | |
| Kinerja deteksi | Keakuratan ketinggian (modul kalibrasi) | 1μm (menggunakan blok kalibrasi standar) |
| Kemampuan mengulangi volume | < 1% (blok verifikasi standar, 3Sigma) | |
| Nilai Kompensasi Lengkungan Plat Maksimal | ±3mm | |
| Kemampuan mendeteksi GRR | < 10% pada 6o ((+ 50% toleransi, resolusi 5μm) | |
| Tinggi deteksi maksimum | 500 μm | |
| Solusi untuk masalah bayangan | Teknologi pergeseran fase & sistem cahaya terstruktur 3D bidirectional | |
| Metode kompensasi lembaran lentur real-time | Kompensasi lentur lempeng (Z-Tracking+Pad Referencing) | |
| Layar pengujian | Warna (gambar 3D dan 2D ditampilkan bersama-sama) | |
| Peralatan mengemudi | Servomotor + Panduan Sekrup | |
| Kecepatan bergerak | 800mm/s | |
| Ukuran produk terukur minimum | 50mmx50mm | |
| Ukuran maksimum produk yang dapat diukur | 400 mm x 500 mm | |
| Ketebalan PCB | 0.5 ~ 6mm | |
| Penyesuaian lebar jalur | Pengaturan lebar otomatis, penyesuaian lebar manual | |
| Pengiriman papan sirkuit/pembatasan | Pengikat conveyor sabuk/pneumatic clamp | |
| Arah Pengiriman | Dari kiri ke kanan, kanan ke kiri | |
| Ketinggian orbit | 900 ± 20 mm | |
| Konfigurasi Komputer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistem operasi | Ubuntu | |
| Parameter | Ukuran keseluruhan | W1350xD1000xH1600mm (tidak termasuk lampu alarm) |
| Berat badan | 1100KG | |
| Sumber daya | AC220V/50~60Hz/2000W | |
| Tekanan udara | 0.5Mpa | |
| Format Masukan yang Didukung Perangkat Lunak | Mendukung format Gerber (274X), ODB++ | |
| Alat pengelolaan statistik |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Laporan Harian/Minggu/Bulan, SPC real-time& Multiple Display |
|
| Persyaratan Lingkungan | Suhu: 5~40°C, kelembaban relatif: 25%~80% (tanpa es) | |
| Komunikasi peralatan hulu dan hilir | Antarmuka SMEMA standar | |
AOI Tester ini adalah peralatan inspeksi AOI berkualitas tinggi yang dapat memeriksa PCB dengan mudah.Anda dapat yakin akan hasil yang akurat dan dapat diandalkan setiap saat.
| Kecepatan inspeksi: | Hingga 60cm2/s |
| Jenis produk: | Sistem Inspeksi Optik Otomatis |
| Perangkat lunak: | Antarmuka Pengguna Intuitif |
| Deteksi cacat: | Cacat pada sendi, komponen, dan PCB |
| Resolusi: | 10 μm |
| Modus Pemeriksaan: | 2D dan 3D |
| Sumber Daya: | AC 100-240V, 50/60Hz |
| Jenis kamera: | CCD resolusi tinggi |
| Konektivitas: | Ethernet, USB |
| Daerah inspeksi: | Sampai 610mm x 460mm |
AOI Tester Machine adalah produk berteknologi tinggi yang membantu dalam inspeksi PCB.Mesin ini menyediakan cara yang cepat dan efisien untuk memastikan kualitas PCB sebelum mereka dirilis ke pasarHal ini menghemat waktu dan sumber daya untuk produsen, dan juga memastikan kepuasan pelanggan.
AOI Tester Machine dapat digunakan dalam berbagai skenario seperti manufaktur elektronik, telekomunikasi, dan industri otomotif.Mesin penguji AOI menggunakan lampu LED, yang ramah lingkungan dan hemat energi. Ini beroperasi menggunakan sistem operasi Windows dan dapat terhubung melalui Ethernet atau USB.
Secara keseluruhan, mesin penguji AOI dari Mento adalah produk yang dapat diandalkan dan efisien untuk PCB inspeksi AOI.Produk ini adalah alat penting bagi produsen elektronik yang ingin memastikan kualitas PCB merekaDengan fitur yang mudah digunakan dan kemampuan teknologi tinggi, mesin penguji AOI adalah suatu keharusan bagi setiap produsen yang ingin tetap berada di depan di pasar.
Bantuan teknis dan layanan produk AOI Tester meliputi:
- Bantuan dengan instalasi dan pengaturan
- Pemecahan masalah dan pemecahan masalah
- Pelatihan dan pendidikan produk
- Layanan perbaikan dan pemeliharaan
- Pembaruan dan peningkatan perangkat lunak
- Akses ke manual pengguna dan dokumentasi
