Product Details
Tempat asal: dongguan cina
Nama merek: Mento
Sertifikasi: ISO9001/ISO14001
Nomor model: k3205
Payment & Shipping Terms
Kuantitas min Order: 1
Harga: Negotiable
Kemasan rincian: W1000mmxD1380mmxH1600mm (tanpa kaki 100±20mm)
Waktu pengiriman: 3 minggu
Syarat-syarat pembayaran: online, L/C, T/T
Menyediakan kemampuan: 1000/Bulan
Deteksi cacat: |
Cacat Sambungan Solder, Komponen, Dan PCB |
Kecepatan Pemeriksaan: |
Hingga 60cm2/s |
Resolusi: |
10μm |
Jenis kamera: |
CCD resolusi tinggi |
Sistem Operasi: |
Windows |
Sumber daya listrik: |
AC 100-240V, 50/60Hz |
Daerah Inspeksi: |
Sampai 610mm x 460mm |
Deteksi cacat: |
Cacat Sambungan Solder, Komponen, Dan PCB |
Kecepatan Pemeriksaan: |
Hingga 60cm2/s |
Resolusi: |
10μm |
Jenis kamera: |
CCD resolusi tinggi |
Sistem Operasi: |
Windows |
Sumber daya listrik: |
AC 100-240V, 50/60Hz |
Daerah Inspeksi: |
Sampai 610mm x 460mm |

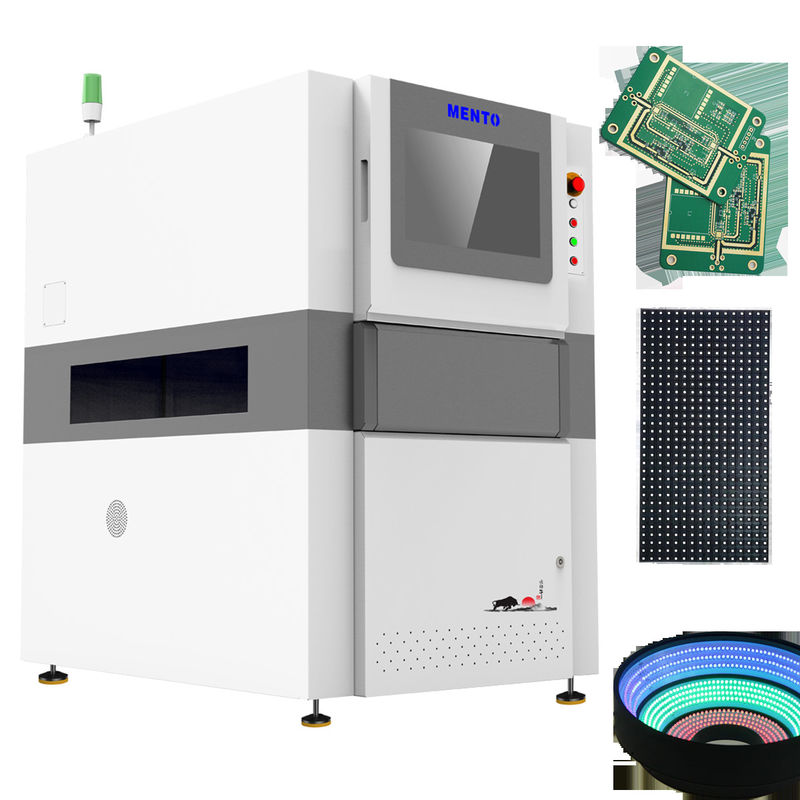

AOI Tester memiliki dua mode inspeksi, 2D dan 3D, yang memungkinkannya melakukan inspeksi yang sangat akurat.sementara mode 3D memeriksa mereka dari berbagai sudutKedua mode dapat mendeteksi berbagai cacat seperti komponen yang hilang, komponen yang salah tempat, polaritas yang salah, dan cacat solder, untuk beberapa nama.
Kecepatan inspeksi AOI Tester adalah hingga 60cm2/s. Ini berarti bahwa ia dapat melakukan inspeksi dengan cepat dan efisien, memungkinkan tingkat produksi yang lebih cepat.Area inspeksi dari AOI Tester adalah hingga 610mm x 460mm, yang cukup besar untuk memeriksa sebagian besar PCB dan komponen elektronik. Ini juga berarti bahwa ia dapat memeriksa beberapa komponen sekaligus, meningkatkan efisiensi lebih lanjut.
AOI Tester berjalan pada catu daya AC 100-240V, 50/60Hz. Hal ini memungkinkan untuk digunakan di berbagai lokasi dan negara.AOI Tester beroperasi pada sistem operasi Windows, sehingga mudah diintegrasikan ke dalam jalur produksi yang ada.
Secara keseluruhan, AOI Tester adalah bagian penting dari peralatan AOI untuk setiap perusahaan manufaktur elektronik.memastikan bahwa produk yang diproduksi berkualitas tinggi dan bebas dari cacatDua mode inspeksi, 2D dan 3D, menyediakan inspeksi komprehensif komponen elektronik dan PCB.Kecepatan inspeksi yang cepat dan area inspeksi yang besar membuatnya menjadi alat yang efisien di jalur produksiKompatibilitas dengan sistem operasi Windows dan antarmuka yang ramah pengguna membuatnya mudah diintegrasikan ke dalam jalur produksi yang ada.
| Model perangkat | K3205 | |
| Kapasitas deteksi | Item deteksi | Kesalahan cetak, over solder, solder yang tidak cukup, solder bridging, solder paste tailing, anomali bentuk, offset |
| Metode pemindaian | Stop&Go | |
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 5MP |
| Sumber Cahaya | Sumber cahaya DLP ganda (teknologi pergeseran fase raster) dan sumber cahaya merah, hijau dan biru (RGB) | |
| Resolusi | 10μm & 15um (opsional) | |
| Kinerja deteksi | Keakuratan ketinggian (modul kalibrasi) | 1μm (menggunakan blok kalibrasi standar) |
| Kemampuan mengulangi volume | < 1% (blok verifikasi standar, 3Sigma) | |
| Nilai Kompensasi Lengkungan Plat Maksimal | ±3mm | |
| Kemampuan mendeteksi GRR | < 10% pada 6o ((+ 50% toleransi, resolusi 5μm) | |
| Tinggi deteksi maksimum | 500 μm | |
| Solusi untuk masalah bayangan | Teknologi pergeseran fase & sistem cahaya terstruktur 3D bidirectional | |
| Metode kompensasi lembaran lentur real-time | Kompensasi lentur lempeng (Z-Tracking+Pad Referencing) | |
| Layar pengujian | Warna (gambar 3D dan 2D ditampilkan bersama-sama) | |
| Peralatan mengemudi | Servomotor + Panduan Sekrup | |
| Kecepatan bergerak | 800mm/s | |
| Ukuran produk terukur minimum | 50mmx50mm | |
| Ukuran maksimum produk yang dapat diukur | 400 mm x 500 mm | |
| Ketebalan PCB | 0.5 ~ 6mm | |
| Penyesuaian lebar jalur | Pengaturan lebar otomatis, penyesuaian lebar manual | |
| Pengiriman papan sirkuit/pembatasan | Pengikat conveyor sabuk/pneumatic clamp | |
| Arah Pengiriman | Dari kiri ke kanan, kanan ke kiri | |
| Ketinggian orbit | 900 ± 20 mm | |
| Konfigurasi Komputer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistem operasi | Ubuntu | |
| Parameter | Ukuran keseluruhan | W1350xD1000xH1600mm (tidak termasuk lampu alarm) |
| Berat badan | 1100KG | |
| Sumber daya | AC220V/50~60Hz/2000W | |
| Tekanan udara | 0.5Mpa | |
| Format Masukan yang Didukung Perangkat Lunak | Mendukung format Gerber (274X), ODB++ | |
| Alat pengelolaan statistik |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Laporan Harian/Minggu/Bulan, SPC real-time& Multiple Display |
|
| Persyaratan Lingkungan | Suhu: 5~40°C, kelembaban relatif: 25%~80% (tanpa es) | |
| Komunikasi peralatan hulu dan hilir | Antarmuka SMEMA standar | |
| Jenis Produk | Sistem Inspeksi Optik Otomatis |
| Sistem Operasi | Windows |
| Resolusi | 10 μm |
| Sistem pencahayaan | LED |
| Modus Pemeriksaan | 2D dan 3D |
| Kecepatan Pemeriksaan | Hingga 60cm2/s |
| Perangkat lunak | Antarmuka Pengguna Intuitif |
| Deteksi Cacat | Cacat pada sendi, komponen, dan PCB |
| Sumber Daya | AC 100-240V, 50/60Hz |
| Aplikasi | Pemeriksaan PCB |
Mento AOI Tester memiliki dimensi 1200mm X 1000mm X 1500mm, menjadikannya solusi yang kompak dan hemat ruang untuk pabrik atau unit manufaktur.Produk ini dilengkapi dengan perangkat lunak antarmuka pengguna yang intuitifSistem operasi untuk produk ini adalah Windows, yang umum digunakan dan akrab bagi banyak pengguna.
Mento AOI Tester cocok untuk berbagai kesempatan dan skenario aplikasi produk. Ideal untuk memeriksa sendi solder, komponen, dan cacat PCB.Produk ini sangat cocok untuk digunakan di unit manufaktur yang membutuhkan pemeriksaan PCB yang cepat dan efisienFitur inspeksi AOI PCB memastikan bahwa produk diperiksa dengan akurat dan cacat terdeteksi.
Produk ini sangat cocok untuk digunakan di industri elektronik, di mana kualitas PCB sangat penting.Mento AOI Tester juga cocok untuk digunakan dalam industri medis, dimana PCB digunakan dalam perangkat medis.
Kesimpulannya, Mento AOI Tester adalah investasi yang sangat baik untuk unit manufaktur yang membutuhkan inspeksi PCB berkualitas tinggi dan efisien.Produk ini cocok untuk berbagai industri dan mudah digunakan, menjadikannya solusi ideal untuk pabrik atau unit manufaktur.
AOI Tester adalah produk berteknologi tinggi yang membutuhkan dukungan teknis dan layanan untuk memastikan kinerja yang optimal.Tim kami dari teknisi berpengalaman tersedia untuk memberikan bantuan pemecahan masalah, perbaikan, dan layanan perawatan.
Kami juga menawarkan layanan pelatihan dan instalasi untuk membantu pelanggan kami mendapatkan hasil maksimal dari AOI Tester mereka.dan obrolan online untuk menjawab pertanyaan atau pertanyaan yang mungkin Anda miliki.
Selain itu, kami menyediakan pembaruan dan peningkatan perangkat lunak untuk memastikan bahwa AOI Tester Anda selalu up-to-date dengan fitur terbaru dan peningkatan kinerja.
Tujuan kami adalah untuk memberikan layanan dan dukungan yang luar biasa kepada pelanggan kami untuk memastikan AOI Tester mereka beroperasi pada kinerja puncak dan memberikan hasil yang dapat diandalkan.
Kemasan produk:
Pengiriman:
T: Apa nama merek produk AOI Tester ini?
A: Nama merek produk AOI Tester ini adalah Mento.
T: Di mana produk AOI Tester ini dibuat?
A: Produk AOI Tester ini dibuat di China, Dongguan.
T: Apakah produk AOI Tester ini memiliki sertifikasi?
A: Ya, produk AOI Tester ini memiliki sertifikasi ISO9001 dan ISO14001.
T: Berapa jumlah pesanan minimum untuk produk AOI Tester ini?
A: Jumlah pesanan minimum untuk produk AOI Tester ini adalah 1.
T: Berapa harga produk AOI Tester ini?
A: Harga produk AOI Tester ini dapat dinegosiasikan.
T: Berapa waktu pengiriman untuk produk AOI Tester ini?
A: Waktu pengiriman untuk produk AOI Tester ini adalah 3 minggu.
T: Apa syarat pembayaran untuk produk AOI Tester ini?
A: Syarat pembayaran untuk produk AOI Tester ini sudah tersedia.
T: Apa kemampuan pasokan dari produk AOI Tester ini?
A: Kemampuan pasokan produk AOI Tester ini adalah 1000/bulan.
