Product Details
Tempat asal: Dongguan
Nama merek: MENTO
Sertifikasi: FCC.ROHS,CCC
Nomor model: M2020MS
Payment & Shipping Terms
Kuantitas min Order: 3
Kemasan rincian: W1000mmxD1380mmxH1600mm (tanpa kaki 100±20mm)
Waktu pengiriman: 20 hari kerja
Menyediakan kemampuan: 10pcs+20 hari kerja
Dimensi: |
1200mm X 800mm X 1500mm |
Model: |
Penguji |
Berat badan: |
500kg |
Aplikasi: |
Pemeriksaan PCB |
antarmuka: |
Ethernet |
Jenis kamera: |
CCD resolusi tinggi |
Jenis: |
Inspeksi Optik Otomatis |
Kecepatan Pemeriksaan: |
Hingga 60 cm2/s |
Perangkat lunak: |
Perangkat lunak AOI |
Sumber daya listrik: |
AC 100-240V, 50/60Hz |
Sistem Operasi: |
Windows |
Petir: |
LED |
Resolusi: |
10 mikron |
Dimensi: |
1200mm X 800mm X 1500mm |
Model: |
Penguji |
Berat badan: |
500kg |
Aplikasi: |
Pemeriksaan PCB |
antarmuka: |
Ethernet |
Jenis kamera: |
CCD resolusi tinggi |
Jenis: |
Inspeksi Optik Otomatis |
Kecepatan Pemeriksaan: |
Hingga 60 cm2/s |
Perangkat lunak: |
Perangkat lunak AOI |
Sumber daya listrik: |
AC 100-240V, 50/60Hz |
Sistem Operasi: |
Windows |
Petir: |
LED |
Resolusi: |
10 mikron |

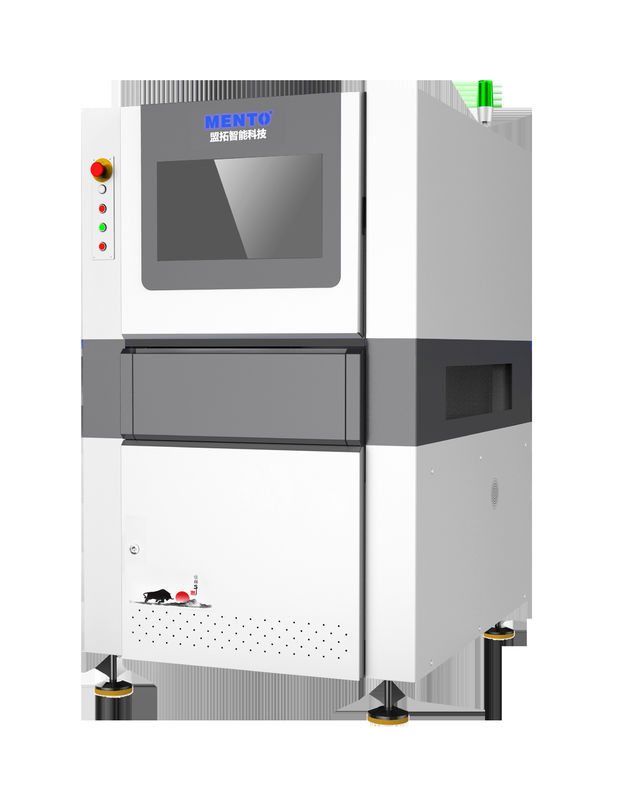

M20M seri Mini LED PCBpadpengukuran
| Model | M2020MS | |
| Kapasitas deteksi | Item inspeksi | PCB LED minipadpengukuran |
| Metode pemeriksaan | Kalibrasi global, penyelarasan pad global | |
| Sistem optik | Kamera | 20MP |
| lensa telesentris | Lensa bi-telesentris resolusi tinggi | |
| Resolusi | 4um (2.4um~5um opsional) | |
| Sumber Cahaya | RGB ((Kustomisasi) | |
| Efisiensi | Deteksi empat sisi 20s / pcs | |
| Konfigurasi Komputer | PC | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB, SSD:250G, HDD:2T |
| Monitor | 22 "LED | |
| Sistem Operasi | Ubuntu | |
| Kinerja deteksi | Ketebalan PCB | 1 ~ 5mm |
| Tinggi komponen maksimum yang diizinkan | 20mm atas, 30mm bawah (tinggi khusus dapat disesuaikan) | |
| Mengemudi | Motor linier + garis penggaris | |
| Kecepatan gerak | Max :600mm/s | |
| Ketinggian perlengkapan PCB | 900+20mm ((dari lantai ke permukaan perlengkapan) | |
| Parameter | Ukuran PCB | Max: 300mmx250mm |
| Sumber daya listrik | AC220V/50Hz/2000W | |
| Dimensi | W1330xD1360xH1650mm (tidak termasuk lampu peringatan) | |
| Berat badan | 1600kg | |
| Persyaratan Tekanan Udara | ≥ 0,5Mpa | |
| Persyaratan Lingkungan | Suhu:5~40°C, RH 25%~80% ((tidak ada es) | |
| Komunikasi peralatan hulu dan hilir | Antarmuka SMEMA standar / komunikasi data dengan die bonder | |
Pengukuran pad/Pengamatan pad/Pengimpres pasta solder/SPI/Die bonder/AOI pra-reflow/Oven reflow/AOI pasca-reflow/
Inspeksi luminesensi/inspeksi koloid/penanda laser/pengerjaan ulang
Desain platform ilmiah
Motor linier + encoder linier memiliki pengulangan tinggi dan akurasi penentuan posisi, dan beroperasi dengan lancar.
Desain sistem kontrol gerak presisi tinggi
menghindari hilangnya data sistem gerak, memastikan kecepatan tinggi dan gerakan stabil, dan secara efektif meningkatkan akselerasi gerak dan perlambatan.
Platform marmer
secara efektif memastikan operasi peralatan yang presisi tinggi, terus menerus dan stabil.
