Product Details
Tempat asal: Dongguan
Nama merek: MENTO
Sertifikasi: FCC.ROHS,CCC
Nomor model: K3212
Payment & Shipping Terms
Kuantitas min Order: 3
Kemasan rincian: L1350xD1000xH1600mm
Waktu pengiriman: 20 hari kerja
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 10pcs+20 hari kerja
AOI: |
Otomatis |
Ketebalan PCB: |
0,2mm - 6mm |
Dimensi: |
1000mm x 800mm x 1500mm |
Kamera: |
Kamera digital beresolusi tinggi |
Sumber Cahaya: |
LED |
Keakuratan Pemeriksaan: |
990,9% |
Perangkat lunak: |
Perangkat lunak pemrosesan gambar canggih |
AOI: |
Otomatis |
Ketebalan PCB: |
0,2mm - 6mm |
Dimensi: |
1000mm x 800mm x 1500mm |
Kamera: |
Kamera digital beresolusi tinggi |
Sumber Cahaya: |
LED |
Keakuratan Pemeriksaan: |
990,9% |
Perangkat lunak: |
Perangkat lunak pemrosesan gambar canggih |
Fitur AOI online
1. Kinerja biaya tinggi
2. standar 5 juta eksposur global kamera warna industri
3. Perusahaan pertama di Cina yang menggunakan lensa telecentric diameter besar (bisa ditargetkan pada produk)
4Sistem optik yang dikembangkan secara independen (konsistensi sumber cahaya)
5. Stabilitas tinggi platform casting terintegrasi
Lingkup aplikasi: pemeriksaan sendi solder dan perangkat dipasang

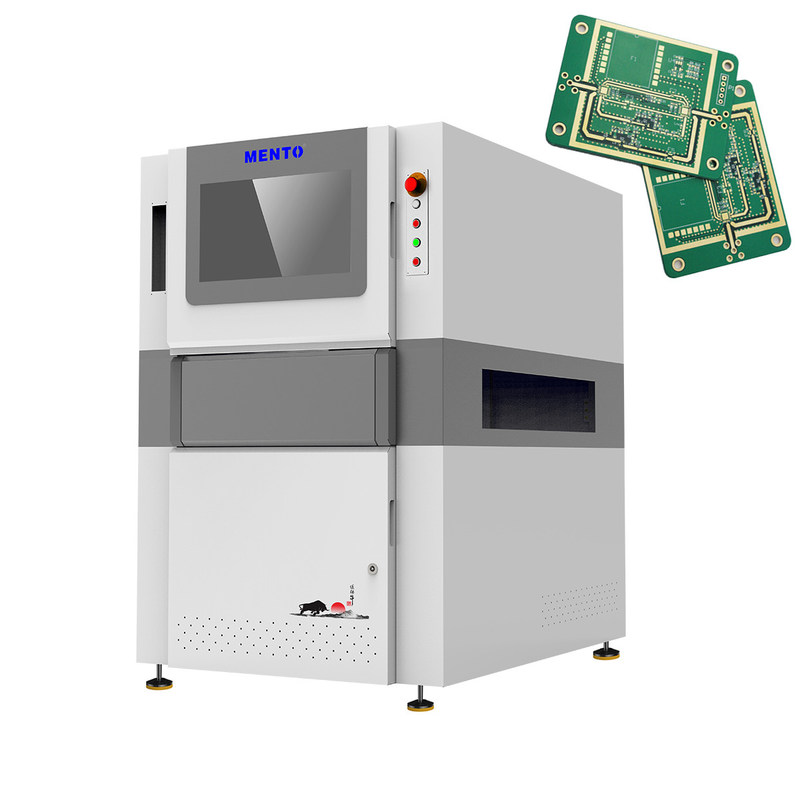

Seri K32 Inspeksi Paste Solder 3D
| Model perangkat | K3212 | |
| Kapasitas deteksi | Item deteksi | Kesalahan cetak, over solder, solder yang tidak cukup, solder bridging, solder paste tailing, anomali bentuk, offset |
| Metode pemindaian | Stop&Go | |
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 12MP |
| Sumber Cahaya | Sumber cahaya DLP ganda (teknologi pergeseran fase raster) dan sumber cahaya merah, hijau dan biru (RGB) | |
| Resolusi | 10μm & 15um (opsional) | |
| Kinerja deteksi | Keakuratan ketinggian (modul kalibrasi) | 1μm (menggunakan blok kalibrasi standar) |
| Kemampuan mengulangi volume | < 1% (blok verifikasi standar, 3Sigma) | |
| Nilai Kompensasi Lengkungan Plat Maksimal | ±3mm | |
| Kemampuan mendeteksi GRR | < 10% pada 6o ((+ 50% toleransi, resolusi 5μm) | |
| Tinggi deteksi maksimum | 500 μm | |
| Solusi untuk masalah bayangan | Teknologi pergeseran fase & sistem cahaya terstruktur 3D bidirectional | |
| Metode kompensasi lembaran lentur real-time | Kompensasi lentur lempeng (Z-Tracking+Pad Referencing) | |
| Layar pengujian | Warna (gambar 3D dan 2D ditampilkan bersama-sama) | |
| Peralatan mengemudi | Servomotor + Panduan Sekrup | |
| Kecepatan bergerak | 800mm/s | |
| Ukuran produk terukur minimum | 50mmx50mm | |
| Ukuran maksimum produk yang dapat diukur | 400 mm x 500 mm | |
| Ketebalan PCB | 0.5 ~ 6mm | |
| Penyesuaian lebar jalur | Pengaturan lebar otomatis, penyesuaian lebar manual | |
| Pengiriman papan sirkuit/pembatasan | Pengikat conveyor sabuk/pneumatic clamp | |
| Arah Pengiriman | Dari kiri ke kanan, kanan ke kiri | |
| Ketinggian orbit | 900 ± 20 mm | |
| Konfigurasi Komputer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistem operasi | Ubuntu | |
| Parameter | Ukuran keseluruhan | W1350xD1000xH1600mm (tidak termasuk lampu alarm) |
| Berat badan | 1100KG | |
| Sumber daya | AC220V/50~60Hz/2000W | |
| Tekanan udara | 0.5Mpa | |
| Format Masukan yang Didukung Perangkat Lunak | Mendukung format Gerber (274X), ODB++ | |
| Alat pengelolaan statistik |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Laporan Harian/Minggu/Bulan, SPC real-time& Multiple Display |
|
| Persyaratan Lingkungan | Suhu: 5~40°C, kelembaban relatif: 25%~80% (tanpa es) | |
| Komunikasi peralatan hulu dan hilir | Antarmuka SMEMA standar | |
Prinsip pengukuran profil fase
Objek deformasi (modulasi) pola sinusoid
Menghitung fase sinusoid dan menemukan ketinggian (demodulasi)
Anti-interferensi, presisi tinggi, jangkauan besar
1Garis-garis bergerak memastikan kemampuan untuk menahan gangguan cahaya lingkungan.
2. jalur frekuensi tinggi memastikan resolusi vertikal yang cukup tinggi
3Garis frekuensi rendah memastikan rentang pengukuran yang cukup luas.
MES yang komprehensifdataakuantarmukackemampuandan sistem SPC yang kuat.
1. Statistik real-time dari sepuluh komponen alarm utama
2. Jumlah alarm dapat diatur untuk mengunci mesin
3. Ekspor seluruh gambar papan dari setiap PCB dalam waktu nyata untuk pelacakan selanjutnya
