Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Product Details
Place of Origin: China dongguan
Nama merek: Mento
Sertifikasi: ISO9001/ISO14001
Model Number: K3412
Payment & Shipping Terms
Minimum Order Quantity: 1
Harga: Negotiable
Kemasan rincian: W1000mmxD1380mmxH1600mm (tanpa kaki 100±20mm)
Delivery Time: 3 week
Supply Ability: 1000/month
Kecepatan Pemeriksaan: |
Hingga 80 Cm²/detik |
Resolusi: |
10 mikron |
Sistem Operasi: |
Ubuntu |
Berat badan: |
1100 kg |
Dimensi: |
L 1000 XW 1380 XH 1600 Mm |
Daerah Inspeksi: |
Hingga 510 X 510 Mm |
Jenis inspeksi: |
Sambungan Solder, Komponen, Cacat |
Metode penyelarasan: |
Penyelarasan otomatis |
Kecepatan Pemeriksaan: |
Hingga 80 Cm²/detik |
Resolusi: |
10 mikron |
Sistem Operasi: |
Ubuntu |
Berat badan: |
1100 kg |
Dimensi: |
L 1000 XW 1380 XH 1600 Mm |
Daerah Inspeksi: |
Hingga 510 X 510 Mm |
Jenis inspeksi: |
Sambungan Solder, Komponen, Cacat |
Metode penyelarasan: |
Penyelarasan otomatis |
Lingkup aplikasi
Pemeriksaan sendi solder dan perangkat dipasang
Fitur
1.Kecepatan tinggi, waktu pemrosesan FOV tunggal sekitar 350ms
2.Anti-interferensi, presisi tinggi, jangkauan besar
3Sumber cahaya RGB secara mulus mengintegrasikan informasi 2D untuk meningkatkan akurasi penilaian
4Visualisasi ketinggian tiga dimensi, yang dapat menampilkan data RGB tiga dimensi dan peta panas ketinggian
Parameter teknis
| Model perangkat | K3412 | |
| Kapasitas deteksi | Item deteksi | Kesalahan cetak, over solder, solder yang tidak cukup, solder bridging, solder paste tailing, anomali bentuk, offset |
| Metode pemindaian | Stop&Go | |
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 12MP |
| Sumber Cahaya | 4 Sumber cahaya DLP (teknologi pergeseran fase raster) dan sumber cahaya merah, hijau dan biru (RGB) | |
| Resolusi | 10μm & 15um (opsional) | |
| Kinerja deteksi | Keakuratan ketinggian (modul kalibrasi) | 1μm (menggunakan blok kalibrasi standar) |
| Kemampuan mengulangi volume | < 1% (blok verifikasi standar, 3Sigma) | |
| Nilai Kompensasi Lengkungan Plat Maksimal | ±3mm | |
| Kemampuan mendeteksi GRR | < 10% pada 6o ((+ 50% toleransi, resolusi 5μm) | |
| Tinggi deteksi maksimum | 20mm/40mm | |
| Solusi untuk masalah bayangan | Teknologi pergeseran fase kisi untuk menghilangkan bayangan & sistem pencahayaan sumber cahaya 3D empat arah | |
| Metode kompensasi lembaran lentur real-time | Kompensasi lentur lempeng (Z-Tracking+Pad Referencing) | |
| Layar pengujian | Warna (gambar 3D dan 2D ditampilkan bersama-sama) | |
| Peralatan mengemudi | Servomotor + Panduan Sekrup | |
| Kecepatan bergerak | 800mm/s | |
| Ukuran produk terukur minimum | 50mmx50mm | |
| Ukuran maksimum produk yang dapat diukur | 400 mm x 500 mm | |
| Ketebalan PCB | 0.5 ~ 6mm | |
| Penyesuaian lebar jalur | Pengaturan lebar otomatis, penyesuaian lebar manual | |
| Pengiriman papan sirkuit/pembatasan | Pengikat conveyor sabuk/pneumatic clamp | |
| Arah Pengiriman | Dari kiri ke kanan, kanan ke kiri | |
| Ketinggian orbit | 900 ± 20 mm | |
| Konfigurasi Komputer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistem operasi | Ubuntu | |
| Parameter | Ukuran keseluruhan | W1000xD1380xH1600mm (tidak termasuk lampu alarm) |
| Berat badan | 1100KG | |
| Sumber daya | AC220V/50~60Hz/2000W | |
| Tekanan udara | 0.5Mpa | |
| Format Masukan yang Didukung Perangkat Lunak | Mendukung format Gerber (274X), ODB++ | |
| Persyaratan Lingkungan | Suhu: 5~40°C, kelembaban relatif: 25%~80% (tanpa es) | |
| Komunikasi peralatan hulu dan hilir | Antarmuka SMEMA standar | |
Sistem pemrosesan gambar inovatif kami menawarkan sejumlah keuntungan dan teknologi inti yang dapat meningkatkan akurasi dan presisi pekerjaan Anda.Salah satu fitur kami yang menonjol adalah kemampuan pencitraan resolusi tinggi kami, yang dapat dikonfigurasi dengan resolusi yang berbeda untuk menyoroti bahkan cacat yang paling halus - membuatnya mudah untuk mendeteksi dan menganalisis.
Kami mencapai pencitraan beresolusi tinggi ini dengan menggunakan kamera industri berwarna kecepatan tinggi dengan frame rate 5MP dan 12MP.Kamera ini dikombinasikan dengan high-end diameter besar lensa telecentric yang telah dirancang untuk meminimalkan distorsi dan memaksimalkan kedalaman bidang - menciptakan jelas, gambar berkualitas tinggi yang kompatibel dengan kejelasan gambar komponen tinggi dan rendah.
Sistem kami juga menggunakan teknologi kalibrasi canggih untuk memastikan tingkat tertinggi akurasi pengukuran dimensi.Koreksi distorsi lensa, dan koreksi kesalahan instalasi - menghasilkan alat pengukuran yang sangat tepat yang dapat diandalkan untuk analisis yang rinci dan akurat.
Selain itu, sumber cahaya multi-sudut kami dirancang untuk secara efektif menyoroti detail seperti sendi solder dan fitur layar sutra.Kami telah dilengkapi sumber cahaya kami dengan pengontrol arus konstan untuk memastikan kecerahan yang konsisten dan kualitas gambar yang optimal.
Bidang aplikasi dari produk ini melibatkan pemeriksaan sendi solder dan perangkat yang dipasang. peralatan ini sangat berguna dalam mengidentifikasi cacat atau kesalahan yang ada di komponen ini,memastikan bahwa kualitas dan fungsionalitas keseluruhan perangkat tidak terganggu.
Produk ini memiliki berbagai fitur yang membuatnya sangat efektif untuk memeriksa sendi solder dan perangkat yang dipasang.membuatnya mesin pemrosesan sangat cepatSelain itu, dirancang dengan kemampuan anti-interferensi, memberikan tingkat presisi yang tinggi di berbagai input.
Fitur kunci lainnya adalah integrasi yang mulus dari informasi 2D dari sumber cahaya RGB, yang meningkatkan akurasi penilaian.menyediakan alat visualisasi yang berharga yang menampilkan data RGB serta peta panas ketinggianFitur-fitur ini bersama-sama membuat proses inspeksi cepat, akurat, dan sangat efektif.
Perangkat lunak kami menawarkan pendekatan yang cepat dan minimalis untuk pemrograman grafis. Menggunakan modul universal, Anda dapat membangun aplikasi standar dan dengan cepat membuat prototipe proyek Anda.Anda dapat memverifikasi prototipe Anda dalam waktu singkat, membuat proses pengembangan jauh lebih efisien.
Salah satu manfaat utama dari perangkat lunak kami adalah kemampuan untuk melakukan pemeriksaan visual tanpa memerlukan pengkodean.Anda dapat dengan mudah membangun proses algoritma inspeksi visual dengan menggabungkan modul yang berbeda dan mengklik mouse AndaHal ini membuat proses pemeriksaan visual jauh lebih sederhana dan lebih cepat, menghemat banyak waktu dalam jangka panjang.
Selain pemeriksaan visual, perangkat lunak kami juga menyederhanakan proses kontrol gerakan.Anda tidak perlu tahu kode untuk mengontrol gerakan - proses kontrol gerak kami menyediakan antarmuka kontrol kartu gerak yang hanya membutuhkan konfigurasi interaktifDengan antarmuka ini, Anda dapat dengan mudah mewujudkan skenario kontrol gerak yang kompleks tanpa kerumitan.

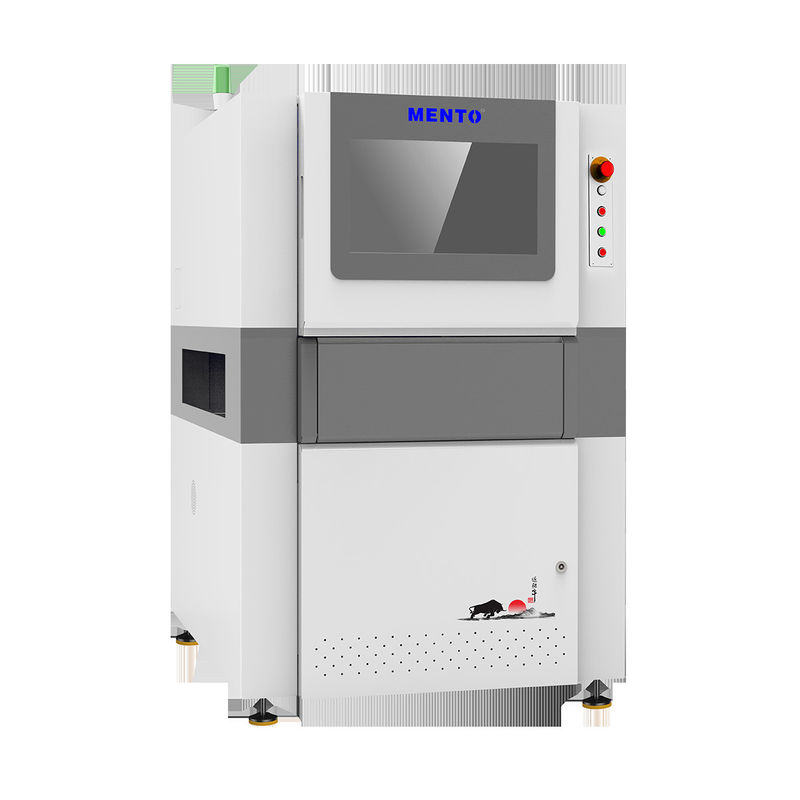

Mesin 3D AOI Mento, nomor model K3412, adalah sistem inspeksi pcb top-of-the-line yang diproduksi di China dongguan.Memastikan standar kualitas dan lingkungan dipenuhi.
Layanan kustomisasi produk kami memberikan fleksibilitas dalam memenuhi kebutuhan spesifik Anda. Jumlah pesanan minimum hanya 1, dan harga dapat dinegosiasikan berdasarkan kebutuhan Anda.
Waktu pengiriman adalah sekitar 3 minggu, dan kemampuan pasokan kami adalah 1000 unit per bulan. dimensi mesin adalah L 1000 X W 1380 X H 1600 mm, dan beratnya 1100 Kg.Sumber daya 50/60Hz dan beroperasi pada sistem operasi Ubuntu.
Pencahayaan LED RGB dari sistem inspeksi aoi pcb memberikan citra yang jelas dan akurat dari papan sirkuit cetak.Hubungi kami hari ini untuk mempelajari lebih lanjut tentang bagaimana layanan kustomisasi produk kami dapat memenuhi kebutuhan Anda.
Produk Mesin 3D AOI dilengkapi dengan dukungan teknis dan layanan untuk memastikan kinerja optimal dan meminimalkan waktu henti.
Dukungan dan layanan teknis kami dirancang untuk menjaga Mesin 3D AOI Anda berjalan dengan lancar dan efisien, sehingga Anda dapat fokus pada tujuan produksi Anda.
Kemasan produk:
Mesin 3D AOI akan datang dalam kotak kardus yang kokoh dengan sisipan busa untuk melindunginya selama pengiriman. Dimensi paket akan 50cm x 50cm x 50cm dan beratnya sekitar 20kg.
Pengiriman:
Produk akan dikirim melalui layanan kurir terkemuka dan akan membutuhkan tanda tangan pada saat pengiriman.tapi dapat bervariasi tergantung pada tujuanBiaya pengiriman akan dihitung berdasarkan alamat pengiriman dan akan ditambahkan ke total biaya pesanan.
Pertanyaan yang Sering Diajukan:
T: Apa nama merek produk ini?
A: Nama merek produk ini adalah Mento.
T: Apa nomor model produk ini?
A: Nomor model produk ini adalah K3412.
T: Di mana produk ini dibuat?
A: Produk ini dibuat di Cina, Dongguan.
T: Sertifikasi apa yang dimiliki produk ini?
A: Produk ini memiliki sertifikasi ISO9001 dan ISO14001.
T: Berapa jumlah pesanan minimum untuk produk ini?
A: Jumlah pesanan minimum untuk produk ini adalah 1.
T: Apakah harga dapat dinegosiasikan?
A: Ya, harga produk ini dapat dinegosiasikan.
T: Berapa waktu pengiriman untuk produk ini?
A: Waktu pengiriman untuk produk ini adalah 3 minggu.
T: Apa kemampuan pasokan produk ini?
A: Kemampuan pasokan produk ini adalah 1000/bulan.
