Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Product Details
Tempat asal: dongguan, Cina
Nama merek: MENTO
Sertifikasi: FCC,ROHS,ISO9000,ISO14001
Nomor model: k3205
Payment & Shipping Terms
Kuantitas min Order: 1
Kemasan rincian: W1000mmxD1380mmxH1600mm (tanpa kaki 100±20mm)
Waktu pengiriman: 3 minggu
Syarat-syarat pembayaran: T/T,
Menyediakan kemampuan: 1000 buah/M
Kualitas: |
kualitas terbaik |
Garansi: |
3 bulan |
Sistem Operasi: |
Windows |
Lensa: |
Perusahaan Pertama Di Tiongkok Yang Menggunakan Lensa Telesentris Berdiameter Besar |
Dimensi: |
1200 X 1200 X 1600 Mm |
Kecepatan pergerakan: |
800mm/detik |
Standar: |
SMEMA |
Sistem Optik: |
Sistem Optik yang Dikembangkan Secara Independen |
Kualitas: |
kualitas terbaik |
Garansi: |
3 bulan |
Sistem Operasi: |
Windows |
Lensa: |
Perusahaan Pertama Di Tiongkok Yang Menggunakan Lensa Telesentris Berdiameter Besar |
Dimensi: |
1200 X 1200 X 1600 Mm |
Kecepatan pergerakan: |
800mm/detik |
Standar: |
SMEMA |
Sistem Optik: |
Sistem Optik yang Dikembangkan Secara Independen |

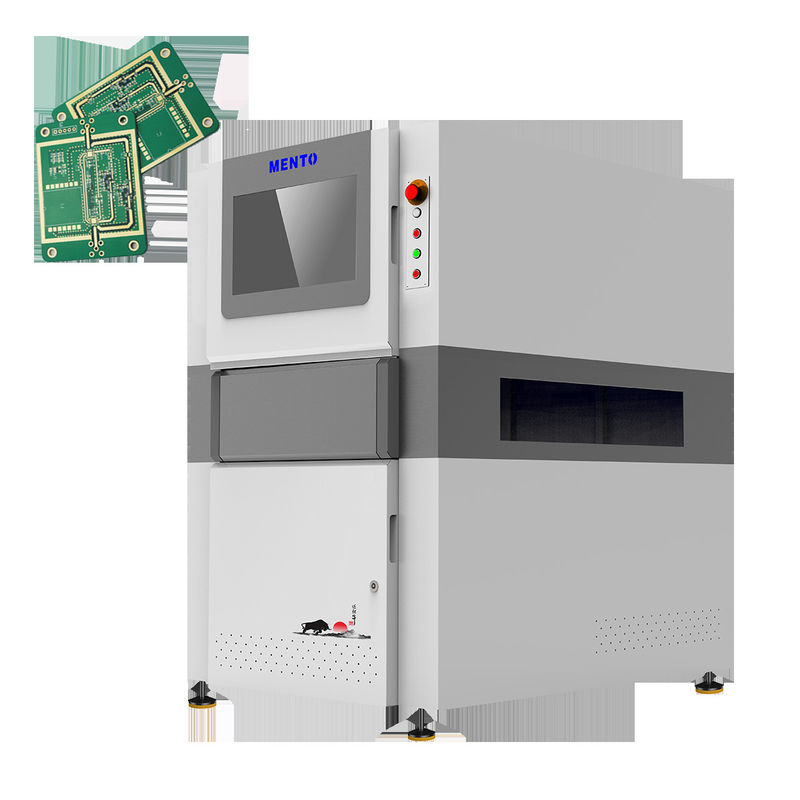

Fitur AOI online
1. Kinerja biaya tinggi
2. standar 5 juta eksposur global kamera warna industri
3. Perusahaan pertama di Cina yang menggunakan lensa telecentric diameter besar (bisa ditargetkan pada produk)
4Sistem optik yang dikembangkan secara independen (konsistensi sumber cahaya)
5. Stabilitas tinggi platform casting terintegrasi
Lingkup aplikasi: pemeriksaan sendi solder dan perangkat dipasang
| Model perangkat | K3205 | |
| Kapasitas deteksi | Item deteksi | Kesalahan cetak, over solder, solder yang tidak cukup, solder bridging, solder paste tailing, anomali bentuk, offset |
| Metode pemindaian | Stop&Go | |
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 5MP |
| Sumber Cahaya | Sumber cahaya DLP ganda (teknologi pergeseran fase raster) dan sumber cahaya merah, hijau dan biru (RGB) | |
| Resolusi | 10μm & 15um (opsional) | |
| Kinerja deteksi | Keakuratan ketinggian (modul kalibrasi) | 1μm (menggunakan blok kalibrasi standar) |
| Kemampuan mengulangi volume | < 1% (blok verifikasi standar, 3Sigma) | |
| Nilai Kompensasi Lengkungan Plat Maksimal | ±3mm | |
| Kemampuan mendeteksi GRR | < 10% pada 6o ((+ 50% toleransi, resolusi 5μm) | |
| Tinggi deteksi maksimum | 500 μm | |
| Solusi untuk masalah bayangan | Teknologi pergeseran fase & sistem cahaya terstruktur 3D bidirectional | |
| Metode kompensasi lembaran lentur real-time | Kompensasi lentur lempeng (Z-Tracking+Pad Referencing) | |
| Layar pengujian | Warna (gambar 3D dan 2D ditampilkan bersama-sama) | |
| Peralatan mengemudi | Servomotor + Panduan Sekrup | |
| Kecepatan bergerak | 800mm/s | |
| Ukuran produk terukur minimum | 50mmx50mm | |
| Ukuran maksimum produk yang dapat diukur | 400 mm x 500 mm | |
| Ketebalan PCB | 0.5 ~ 6mm | |
| Penyesuaian lebar jalur | Pengaturan lebar otomatis, penyesuaian lebar manual | |
| Pengiriman papan sirkuit/pembatasan | Pengikat conveyor sabuk/pneumatic clamp | |
| Arah Pengiriman | Dari kiri ke kanan, kanan ke kiri | |
| Ketinggian orbit | 900 ± 20 mm | |
| Konfigurasi Komputer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistem operasi | Ubuntu | |
| Parameter | Ukuran keseluruhan | W1350xD1000xH1600mm (tidak termasuk lampu alarm) |
| Berat badan | 1100KG | |
| Sumber daya | AC220V/50~60Hz/2000W | |
| Tekanan udara | 0.5Mpa | |
| Format Masukan yang Didukung Perangkat Lunak | Mendukung format Gerber (274X), ODB++ | |
| Alat pengelolaan statistik |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Laporan Harian/Minggu/Bulan, SPC real-time& Multiple Display |
|
| Persyaratan Lingkungan | Suhu: 5~40°C, kelembaban relatif: 25%~80% (tanpa es) | |
| Komunikasi peralatan hulu dan hilir | Antarmuka SMEMA standar | |
Peralatan Inspeksi Visual AOI kami ditempatkan dalam Cases Kayu yang kokoh untuk melindunginya selama transportasi dan penyimpanan.yang memastikan hasil inspeksi yang akurat dan dapat diandalkan setiap kaliSistem kami adalah yang pertama di industri untuk menggunakan Lensa Telecentric berdiameter besar, memberikan kualitas gambar yang ditingkatkan dan akurasi inspeksi yang ditingkatkan.
Mesin SMT AOI juga memiliki kompatibilitas standar SMEMA, memungkinkan integrasi mulus dengan jalur produksi Anda yang ada.Hal ini dapat dengan mudah dihubungkan ke mesin lain menggunakan protokol komunikasi SMEMA, memungkinkan komunikasi yang efisien dan efektif antara mesin.
Kami berdiri di belakang kualitas dan keandalan produk kami, itulah sebabnya kami menawarkan Garansi 3 Bulan pada Mesin SMT AOI kami.Tim ahli kami selalu tersedia untuk memberikan dukungan teknis dan bantuan jika Anda mengalami masalah dengan mesin Anda.
| Atribut Produk | Nilai |
| Nama produk | PCB AOI |
| Daerah Inspeksi | Hingga 460 x 610 mm |
| Kualitas | Kualitas Teratas |
| Standar | SMEMA |
| Kecepatan Gerak | 800mm/detik |
| Paket | Kasus Kayu |
| Komponen Inti | Motor |
| Waktu Pelaksanaan | 1 sampai 5 hari kerja |
| Kamera Industri | Kamera Warna Industri Standar 5 Juta Eksposur Global |
| Lensa | Perusahaan Pertama di Cina yang Menggunakan Lensa Telesentris Diameter Besar |
| Jaminan | 3 Bulan |
| Jenis Produk | Peralatan Inspeksi AOI, Peralatan Inspeksi Visual AOI |
Mesin SMT AOI kami dilengkapi dengan sistem optik yang dikembangkan secara independen yang memastikan hasil inspeksi presisi tinggi. mesin ini sempurna untuk berbagai kesempatan aplikasi dan skenario,termasuk:
Mesin SMT AOI kami disertifikasi oleh FCC, ROHS, ISO9000, dan ISO14001, yang menjamin kualitas dan keamanannya.Syarat pembayaran adalah T/T, dan kami memiliki kapasitas pasokan 1000 PCS / M.
Sistem operasi dari mesin SMT AOI kami adalah Windows, yang membuatnya user-friendly dan mudah dioperasikan. komponen inti mesin, termasuk motor,berkualitas tinggi dan memastikan daya tahan dan umur panjang mesin.
Mesin SMT AOI memiliki dimensi 1200 X 1200 X 1600 mm, membuatnya kompak dan mudah untuk dimasukkan ke dalam ruang kerja apapun.memastikan bahwa pelanggan kami menerima pesanan mereka secara tepat waktu.
Investasi dalam Mesin SMT AOI kami akan membantu produsen mendeteksi dan mengidentifikasi cacat selama proses produksi, sehingga memastikan bahwa hanya produk berkualitas tinggi yang dikirim ke pasar.Hubungi kami hari ini untuk memesan!
Apa nama merek mesin SMT AOI?
Mento
Di mana mesin SMT AOI dibuat?
Mesin SMT AOI dibuat di Dongguan, Cina.
Sertifikasi apa yang dimiliki mesin SMT AOI?
Mesin SMT AOI disertifikasi oleh FCC, ROHS, ISO9000, dan ISO14001.
Berapa jumlah pesanan minimum untuk Mesin SMT AOI?
Jumlah pesanan minimum untuk Mesin SMT AOI adalah 1.
Berapa waktu pengiriman untuk Mesin SMT AOI?
Waktu pengiriman untuk Mesin SMT AOI adalah 3 minggu.
Apa syarat pembayaran untuk Mesin SMT AOI?
Syarat pembayaran untuk Mesin SMT AOI adalah T/T.
Apa kemampuan pasokan mesin SMT AOI?
Kemampuan pasokan mesin SMT AOI adalah 1000 PCS/M.
