Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Product Details
Tempat asal: dongguan, Cina
Nama merek: MENTO
Sertifikasi: FCC,ROHS,ISO9000,ISO14001
Nomor model: K3212
Payment & Shipping Terms
Kuantitas min Order: 1
Kemasan rincian: W1000mmxD1380mmxH1600mm (tanpa kaki 100±20mm)
Waktu pengiriman: 3 minggu
Syarat-syarat pembayaran: T/T,
Menyediakan kemampuan: 1000 buah/M
Kecepatan pergerakan: |
800mm/detik |
Kamera: |
12MP, berwarna |
Standar: |
SMEMA |
Komponen Inti: |
Motor |
Garansi: |
3 bulan |
Sistem Operasi: |
Windows |
Dimensi: |
1200 X 1200 X 1600 Mm |
Pelabuhan: |
Shenzhen |
Kecepatan pergerakan: |
800mm/detik |
Kamera: |
12MP, berwarna |
Standar: |
SMEMA |
Komponen Inti: |
Motor |
Garansi: |
3 bulan |
Sistem Operasi: |
Windows |
Dimensi: |
1200 X 1200 X 1600 Mm |
Pelabuhan: |
Shenzhen |

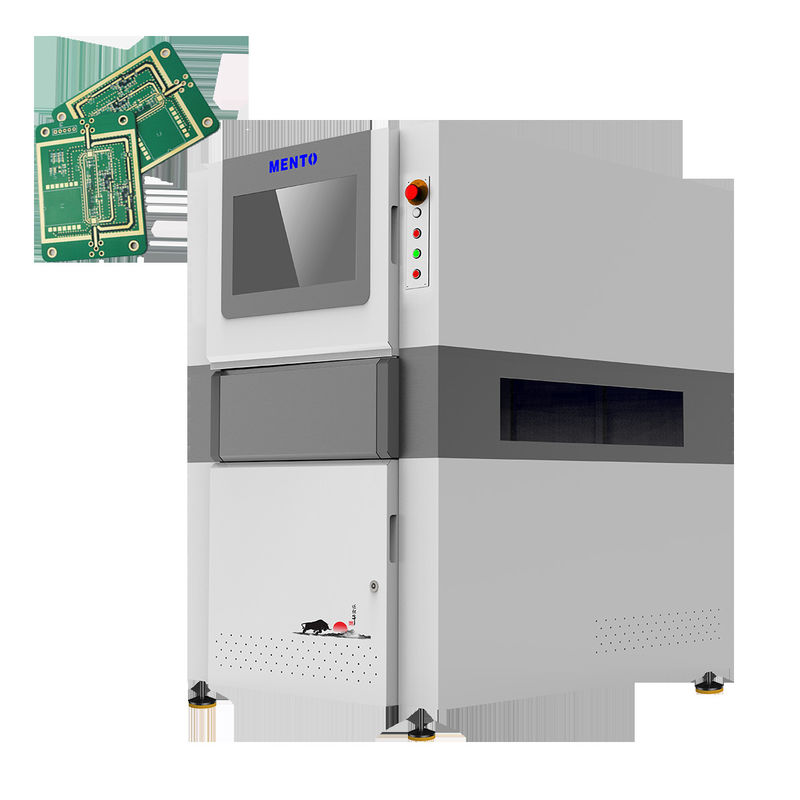

Fitur AOI online
1. Kinerja biaya tinggi
2. standar 5 juta eksposur global kamera warna industri
3. Perusahaan pertama di Cina yang menggunakan lensa telecentric diameter besar (bisa ditargetkan pada produk)
4Sistem optik yang dikembangkan secara independen (konsistensi sumber cahaya)
5. Stabilitas tinggi platform casting terintegrasi
Lingkup aplikasi: pemeriksaan sendi solder dan perangkat dipasang
| Model perangkat | K3212 | |
| Kapasitas deteksi | Item deteksi | Kesalahan cetak, over solder, solder yang tidak cukup, solder bridging, solder paste tailing, anomali bentuk, offset |
| Metode pemindaian | Stop&Go | |
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 12MP |
| Sumber Cahaya | Sumber cahaya DLP ganda (teknologi pergeseran fase raster) dan sumber cahaya merah, hijau dan biru (RGB) | |
| Resolusi | 10μm & 15um (opsional) | |
| Kinerja deteksi | Keakuratan ketinggian (modul kalibrasi) | 1μm (menggunakan blok kalibrasi standar) |
| Kemampuan mengulangi volume | < 1% (blok verifikasi standar, 3Sigma) | |
| Nilai Kompensasi Lengkungan Plat Maksimal | ±3mm | |
| Kemampuan mendeteksi GRR | < 10% pada 6o ((+ 50% toleransi, resolusi 5μm) | |
| Tinggi deteksi maksimum | 500 μm | |
| Solusi untuk masalah bayangan | Teknologi pergeseran fase & sistem cahaya terstruktur 3D bidirectional | |
| Metode kompensasi lembaran lentur real-time | Kompensasi lentur lempeng (Z-Tracking+Pad Referencing) | |
| Layar pengujian | Warna (gambar 3D dan 2D ditampilkan bersama-sama) | |
| Peralatan mengemudi | Servomotor + Panduan Sekrup | |
| Kecepatan bergerak | 800mm/s | |
| Ukuran produk terukur minimum | 50mmx50mm | |
| Ukuran maksimum produk yang dapat diukur | 400 mm x 500 mm | |
| Ketebalan PCB | 0.5 ~ 6mm | |
| Penyesuaian lebar jalur | Pengaturan lebar otomatis, penyesuaian lebar manual | |
| Pengiriman papan sirkuit/pembatasan | Pengikat conveyor sabuk/pneumatic clamp | |
| Arah Pengiriman | Dari kiri ke kanan, kanan ke kiri | |
| Ketinggian orbit | 900 ± 20 mm | |
| Konfigurasi Komputer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistem operasi | Ubuntu | |
| Parameter | Ukuran keseluruhan | W1350xD1000xH1600mm (tidak termasuk lampu alarm) |
| Berat badan | 1100KG | |
| Sumber daya | AC220V/50~60Hz/2000W | |
| Tekanan udara | 0.5Mpa | |
| Format Masukan yang Didukung Perangkat Lunak | Mendukung format Gerber (274X), ODB++ | |
| Alat pengelolaan statistik |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Laporan Harian/Minggu/Bulan, SPC real-time& Multiple Display |
|
| Persyaratan Lingkungan | Suhu: 5~40°C, kelembaban relatif: 25%~80% (tanpa es) | |
| Komunikasi peralatan hulu dan hilir | Antarmuka SMEMA standar | |
Mesin SMT AOI memiliki area inspeksi yang besar hingga 460 x 610 mm, yang memungkinkan untuk memeriksa berbagai ukuran dan jenis PCB.Hal ini mampu memeriksa berbagai jenis cacat seperti komponen yang hilangMesin ini dirancang agar mudah digunakan dan dirawat, membuatnya ideal untuk operasi manufaktur skala kecil dan besar.
Dengan garansi 3 bulan, Anda dapat mengandalkan Mesin SMT AOI untuk memberikan hasil inspeksi yang akurat dan efisien setiap saat.Algoritma perangkat lunaknya yang canggih dan kemampuan pemrosesan kecepatan tinggi memastikan bahwa ia dapat mengikuti permintaan lini produksi SMT modern. Antarmuka yang ramah pengguna memungkinkan Anda untuk menyesuaikan parameter inspeksi, sehingga mudah untuk mengatur dan beroperasi.
Singkatnya, Mesin SMT AOI adalah alat yang kuat dan efisien untuk inspeksi penampilan SMT dan PCB AOI.dan antarmuka yang ramah pengguna membuatnya pilihan yang sempurna untuk operasi manufaktur dari semua ukuranBerinvestasilah di mesin SMT AOI hari ini dan bawalah kontrol kualitas Anda ke tingkat berikutnya.
| Mesin SMT AOI | Instrumen Inspeksi Optik AOI |
| Kecepatan Gerak | 800mm/detik |
| Dimensi | 1200 x 1200 x 1600 mm |
| Pelabuhan | Shenzhen |
| Kamera | Sembilan Juta Piksel |
| Metode pencahayaan | LED |
| Lensa | Perusahaan Pertama di Cina yang Menggunakan Lensa Telesentris Diameter Besar |
| Model | AOI |
| Paket | Kasus Kayu |
| Kamera | 12MP, Warna |
| Standar | SMEMA |
Mesin SMT AOI adalah instrumen inspeksi optik otomatis yang dirancang untuk memeriksa papan sirkuit cetak (PCB) selama proses manufaktur.Ini dilengkapi dengan kamera sembilan juta piksel, yang menangkap gambar resolusi tinggi dari PCB. perusahaan pertama di Cina untuk menggunakan lensa telecentric diameter besar,Mento telah secara independen mengembangkan sistem optik yang memastikan hasil inspeksi yang akurat dan dapat diandalkan.
Mesin SMT AOI cocok untuk berbagai kesempatan dan skenario aplikasi.dimana membantu memastikan bahwa PCB memenuhi standar kualitas yang diperlukanMesin ini juga cocok untuk digunakan di laboratorium penelitian dan pengembangan, di mana dapat digunakan untuk menguji dan memperbaiki desain PCB baru.
Mesin SMT AOI disediakan dalam kasus kayu yang memastikan bahwa ia tiba di tujuan dengan kondisi yang baik.membuatnya kompak dan mudah untuk bergerak di sekitar lantai pabrikDengan kapasitas pasokan 1000 pcs/bulan, Mento dapat memenuhi kebutuhan pelanggan besar dan kecil.
T: Apa nama merek mesin SMT AOI?
A: Nama merek mesin SMT AOI adalah MENTO.
T: Di mana mesin SMT AOI diproduksi?
A: Mesin SMT AOI diproduksi di Dongguan, Cina.
T: Sertifikasi apa yang dimiliki mesin SMT AOI?
A: Mesin SMT AOI disertifikasi oleh FCC, ROHS, ISO9000, dan ISO14001.
T: Berapa jumlah pesanan minimum untuk Mesin SMT AOI?
A: Jumlah pesanan minimum untuk Mesin SMT AOI adalah 1.
T: Berapa waktu pengiriman untuk Mesin SMT AOI?
J: Waktu pengiriman untuk Mesin SMT AOI adalah 3 minggu.
T: Apa syarat pembayaran untuk mesin SMT AOI?
A: Syarat pembayaran untuk Mesin SMT AOI adalah T/T.
T: Apa kemampuan pasokan untuk Mesin SMT AOI?
A: Kapasitas pasokan untuk Mesin SMT AOI adalah 1000 PCS/M.
