Product Details
Tempat asal: dongguan, Cina
Nama merek: MENTO
Sertifikasi: FCC,ROHS,ISO9000,ISO14001
Nomor model: K3212
Payment & Shipping Terms
Kuantitas min Order: 1
Kemasan rincian: W1000mmxD1380mmxH1600mm (tanpa kaki 100±20mm)
Waktu pengiriman: 3 minggu
Syarat-syarat pembayaran: T/T,
Menyediakan kemampuan: 1000 buah/M
Kamera: |
12MP, berwarna |
Kecepatan pergerakan: |
800mm/detik |
Garansi: |
3 bulan |
Kualitas: |
kualitas terbaik |
Paket: |
Kasus kayu |
Standar: |
SMEMA |
Kamera industri: |
Kamera Warna Industri Eksposur Global Standar 5 Juta |
Waktu Pimpin: |
1 Sampai 5 Hari Kerja |
Kamera: |
12MP, berwarna |
Kecepatan pergerakan: |
800mm/detik |
Garansi: |
3 bulan |
Kualitas: |
kualitas terbaik |
Paket: |
Kasus kayu |
Standar: |
SMEMA |
Kamera industri: |
Kamera Warna Industri Eksposur Global Standar 5 Juta |
Waktu Pimpin: |
1 Sampai 5 Hari Kerja |
Fitur AOI online
1. Kinerja biaya tinggi
2. standar 5 juta eksposur global kamera warna industri
3. Perusahaan pertama di Cina yang menggunakan lensa telecentric diameter besar (bisa ditargetkan pada produk)
4Sistem optik yang dikembangkan secara independen (konsistensi sumber cahaya)
5. Stabilitas tinggi platform casting terintegrasi
Lingkup aplikasi: pemeriksaan sendi solder dan perangkat dipasang
| Model perangkat | K3212 | |
| Kapasitas deteksi | Item deteksi | Kesalahan cetak, over solder, solder yang tidak cukup, solder bridging, solder paste tailing, anomali bentuk, offset |
| Metode pemindaian | Stop&Go | |
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 12MP |
| Sumber Cahaya | Sumber cahaya DLP ganda (teknologi pergeseran fase raster) dan sumber cahaya merah, hijau dan biru (RGB) | |
| Resolusi | 10μm & 15um (opsional) | |
| Kinerja deteksi | Keakuratan ketinggian (modul kalibrasi) | 1μm (menggunakan blok kalibrasi standar) |
| Kemampuan mengulangi volume | < 1% (blok verifikasi standar, 3Sigma) | |
| Nilai Kompensasi Lengkungan Plat Maksimal | ±3mm | |
| Kemampuan mendeteksi GRR | < 10% pada 6o ((+ 50% toleransi, resolusi 5μm) | |
| Tinggi deteksi maksimum | 500 μm | |
| Solusi untuk masalah bayangan | Teknologi pergeseran fase & sistem cahaya terstruktur 3D bidirectional | |
| Metode kompensasi lembaran lentur real-time | Kompensasi lentur lempeng (Z-Tracking+Pad Referencing) | |
| Layar pengujian | Warna (gambar 3D dan 2D ditampilkan bersama-sama) | |
| Peralatan mengemudi | Servomotor + Panduan Sekrup | |
| Kecepatan bergerak | 800mm/s | |
| Ukuran produk terukur minimum | 50mmx50mm | |
| Ukuran maksimum produk yang dapat diukur | 400 mm x 500 mm | |
| Ketebalan PCB | 0.5 ~ 6mm | |
| Penyesuaian lebar jalur | Pengaturan lebar otomatis, penyesuaian lebar manual | |
| Pengiriman papan sirkuit/pembatasan | Pengikat conveyor sabuk/pneumatic clamp | |
| Arah Pengiriman | Dari kiri ke kanan, kanan ke kiri | |
| Ketinggian orbit | 900 ± 20 mm | |
| Konfigurasi Komputer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistem operasi | Ubuntu | |
| Parameter | Ukuran keseluruhan | W1350xD1000xH1600mm (tidak termasuk lampu alarm) |
| Berat badan | 1100KG | |
| Sumber daya | AC220V/50~60Hz/2000W | |
| Tekanan udara | 0.5Mpa | |
| Format Masukan yang Didukung Perangkat Lunak | Mendukung format Gerber (274X), ODB++ | |
| Alat pengelolaan statistik |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Laporan Harian/Minggu/Bulan, SPC real-time& Multiple Display |
|
| Persyaratan Lingkungan | Suhu: 5~40°C, kelembaban relatif: 25%~80% (tanpa es) | |
| Komunikasi peralatan hulu dan hilir | Antarmuka SMEMA standar | |

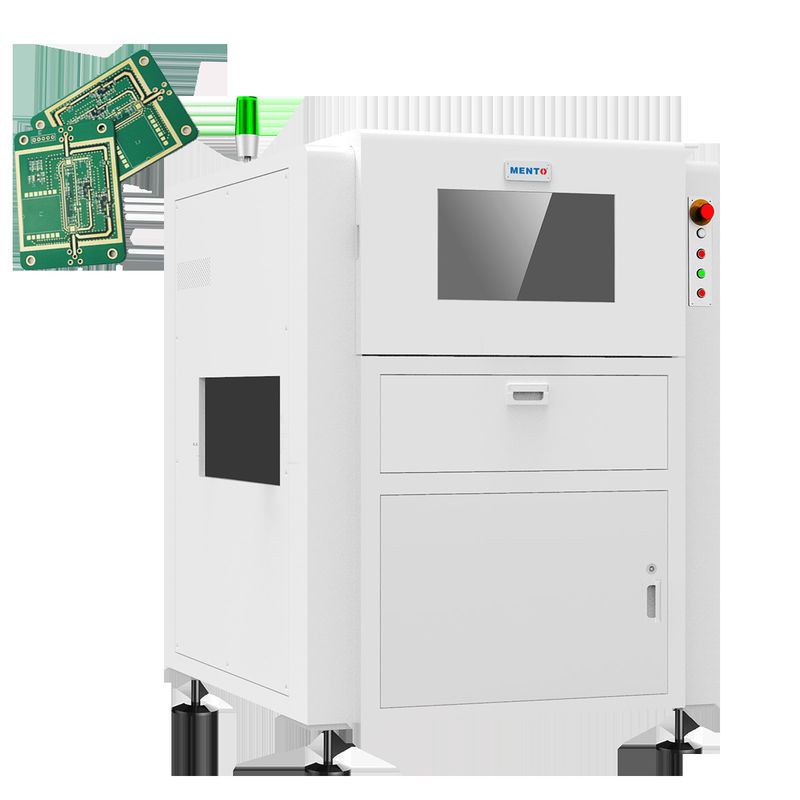

Mesin SMT AOI dilengkapi dengan kamera warna resolusi tinggi 12MP, yang menangkap gambar berkualitas luar biasa.memastikan bahwa setiap produk yang meninggalkan pabrik memenuhi standar kualitas tertinggi.
Salah satu fitur yang menonjol dari produk ini adalah penggunaan lensa telecentric berdiameter besar, membuat kami perusahaan pertama di Cina untuk melakukannya. lensa ini memungkinkan pencitraan yang akurat dan tepat,yang mengarah pada deteksi cacat yang lebih akurat.
Mesin SMT AOI juga dirancang untuk kemudahan penggunaan, dengan antarmuka yang ramah pengguna yang membantu operator dengan cepat mengidentifikasi dan memperbaiki masalah yang mungkin timbul selama proses inspeksi.Selain itu, kecepatan gerakan mesin yang cepat 800mm/detik memastikan bahwa ia dapat mengikuti bahkan jalur perakitan tercepat, meningkatkan efisiensi produksi.
Fitur utama lain dari mesin SMT AOI adalah metode pencahayaan LED.memastikan bahwa kamera dapat mendeteksi cacat secara akurat dan konsistenPencahayaan LED juga lebih hemat energi dan tahan lama daripada metode pencahayaan lainnya, mengurangi biaya perawatan dari waktu ke waktu.
Ketika datang ke kemasan, kami tidak mengambil risiko Mesin SMT AOI datang dalam kasus kayu yang kokoh, memastikan bahwa itu tiba di fasilitas Anda dalam kondisi sempurna.
Singkatnya, Mesin SMT AOI adalah kualitas tinggi, andal,dan peralatan inspeksi AOI yang efisien yang dapat membantu produsen mencapai standar kualitas yang lebih tinggi dan meningkatkan efisiensi produksiDengan kamera unggul, lensa telecentric diameter besar, kecepatan gerakan yang cepat, metode pencahayaan LED, dan antarmuka yang ramah pengguna,Mesin SMT AOI adalah solusi yang sempurna untuk setiap produsen yang menghargai kualitas dan efisiensi.
SMT AOI Machine is a high-quality SMT Appearance Inspection equipment that utilizes independently developed optical system and core components such as motor to provide accurate and reliable AOI Visual InspectionDengan sistem operasi Windows yang ramah pengguna, mesin ini mudah dioperasikan dan dirawat. Selain itu, dilengkapi dengan garansi 3 bulan untuk ketenangan pikiran pelanggan.
| Atribut Produk | Nilai |
| Nama produk | Mesin AOI PCB |
| Kualitas | Kualitas Teratas |
| Komponen Inti | Motor |
| Jaminan | 3 Bulan |
| Sistem Operasi | Windows |
| Paket | Kasus Kayu |
| Dimensi | 1200 x 1200 x 1600 mm |
| Kamera Industri | Kamera Warna Industri Standar 5 Juta Eksposur Global |
| Kamera | Sembilan Juta Piksel |
| Sistem optik | Sistem optik yang dikembangkan secara independen |
| Standar | SMEMA |
| Deskripsi Produk | Pemeriksaan PCBA |
Mesin MENTO SMT AOI adalah produk mutakhir yang menyediakan inspeksi otomatis papan sirkuit cetak (PCB).Mesin Inspeksi Optik Otomatis (AOI) ini dirancang untuk melakukan Inspeksi Penampilan SMT, dan memastikan bahwa PCB Anda memenuhi standar kualitas dan keandalan tertinggi.
Mesin MENTO SMT AOI diproduksi di Dongguan, Cina dan disertifikasi oleh FCC, ROHS, ISO9000, dan ISO14001.Jumlah pesanan minimum untuk produk ini adalah 1, dan memiliki kapasitas pasokan 1000PCS / M. Waktu pengiriman untuk produk ini adalah 3 minggu dan syarat pembayaran adalah T / T. Produk dikemas dalam kasus kayu untuk transportasi yang aman.
Mesin MENTO SMT AOI dilengkapi dengan kamera warna resolusi tinggi 12MP yang memberikan gambar jelas dari PCB. Mesin ini mampu memeriksa area hingga 460 x 610 mm.Produk dikirim dari pelabuhan Shenzhen.
Mesin MENTO SMT AOI sangat ideal untuk digunakan dalam berbagai kesempatan dan skenario aplikasi produk.Elektronika kedirgantaraanMesin ini mampu mendeteksi berbagai cacat, seperti komponen yang hilang, polaritas yang salah, orientasi yang salah, nilai yang salah, cacat pengelasan,dan lebih.
Produk ini sangat penting bagi produsen yang ingin memastikan bahwa PCB mereka memenuhi standar kualitas dan keandalan tertinggi.Mesin MENTO SMT AOI adalah solusi hemat biaya untuk mengotomatisasi proses inspeksi dan mengurangi risiko cacat pada produk akhir.
T: Apa nama merek mesin AOI ini?
A: Nama merek mesin AOI ini adalah MENTO.
T: Di mana mesin AOI ini diproduksi?
A: Mesin AOI ini diproduksi di Dongguan, Cina.
T: Sertifikasi apa yang dimiliki mesin AOI ini?
A: Mesin AOI ini memiliki sertifikasi FCC, ROHS, ISO9000, dan ISO14001.
T: Berapa jumlah pesanan minimum untuk mesin AOI ini?
A: Jumlah pesanan minimum untuk mesin AOI ini adalah 1.
T: Berapa waktu pengiriman untuk mesin AOI ini?
A: Waktu pengiriman untuk mesin AOI ini adalah 3 minggu.
T: Apa syarat pembayaran untuk mesin AOI ini?
A: Syarat pembayaran untuk mesin AOI ini adalah T/T.
T: Berapa kapasitas pasokan untuk mesin AOI ini?
A: Kapasitas pasokan untuk mesin AOI ini adalah 1000 PCS/M.
