1. Kinerja biaya tinggi
2. standar 5 juta eksposur global kamera warna industri
3. Perusahaan pertama di Cina yang menggunakan lensa telecentric diameter besar (bisa ditargetkan pada produk)
5. Stabilitas tinggi platform casting terintegrasi

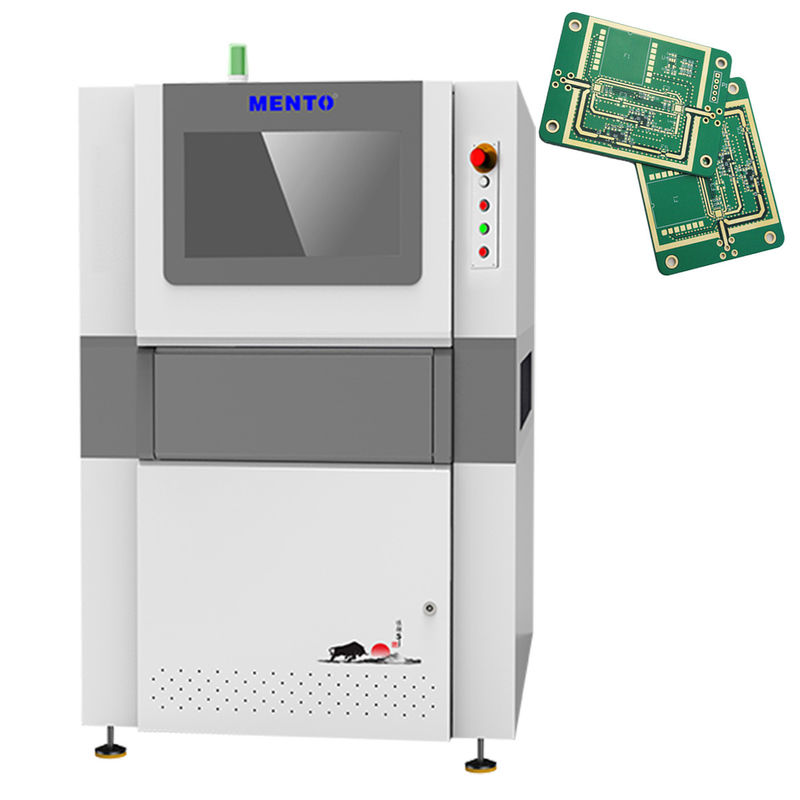

Deskripsi produk:
Dirancang dengan teknologi terbaru, Mesin 3D AOI kami sangat cocok untuk memeriksa papan sirkuit cetak dengan presisi dan akurasi, memastikan bahwa setiap produk memenuhi standar kualitas tertinggi.Dengan antarmuka pengguna yang intuitif, pengguna dapat dengan mudah menavigasi dan mengoperasikan mesin, menjadikannya pilihan yang bagus untuk pemula dan profesional berpengalaman.
Mesin dilengkapi dengan teknologi penyelarasan otomatis, yang membantu menghemat waktu dan meningkatkan efisiensi.mengurangi kemungkinan kesalahan manusia dan memberikan hasil yang konsisten setiap kaliSelain itu, berat mesin 800 kg memastikan bahwa ia tetap stabil dan tahan lama, membuatnya ideal untuk penggunaan jangka panjang.
Mesin 3D AOI kami kompatibel dengan versi terbaru dari sistem operasi, memastikan integrasi mulus dengan perangkat lunak Anda yang ada.dan memungkinkan untuk integrasi mudah dengan aplikasi perangkat lunak lainnya.
Kecepatan inspeksi mesin hingga 80 cm2/s membuatnya menjadi pilihan yang bagus untuk lingkungan manufaktur bervolume tinggi.mengurangi kemungkinan cacat dan menghemat waktu dan uang dalam proses.
Secara keseluruhan, Mesin 3D AOI adalah pilihan yang bagus bagi siapa saja yang mencari peralatan PCB AOI yang dapat diandalkan dan efisien.dan kecepatan inspeksi yang tinggi, ini adalah solusi yang sempurna bagi siapa saja yang ingin meningkatkan kualitas produk mereka dan merampingkan proses manufaktur mereka.
Kata kunci: peralatan pcb aoi, peralatan pcb aoi, pemeriksaan pcb aoi
| Model perangkat | K3205 |
| Kapasitas deteksi | Item deteksi | Kesalahan cetak, over solder, solder yang tidak cukup, solder bridging, solder paste tailing, anomali bentuk, offset |
| Metode pemindaian | Stop&Go |
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 5MP |
| Sumber Cahaya | Sumber cahaya DLP ganda (teknologi pergeseran fase raster) dan sumber cahaya merah, hijau dan biru (RGB) |
| Resolusi | 10μm & 15um (opsional) |
| Kinerja deteksi | Keakuratan ketinggian (modul kalibrasi) | 1μm (menggunakan blok kalibrasi standar) |
| Kemampuan mengulangi volume | < 1% (blok verifikasi standar, 3Sigma) |
| Nilai Kompensasi Lengkungan Plat Maksimal | ±3mm |
| Kemampuan mendeteksi GRR | < 10% pada 6o ((+ 50% toleransi, resolusi 5μm) |
| Tinggi deteksi maksimum | 500 μm |
| Solusi untuk masalah bayangan | Teknologi pergeseran fase & sistem cahaya terstruktur 3D bidirectional |
| Metode kompensasi lembaran lentur real-time | Kompensasi lentur lempeng (Z-Tracking+Pad Referencing) |
| Layar pengujian | Warna (gambar 3D dan 2D ditampilkan bersama-sama) |
| Peralatan mengemudi | Servomotor + Panduan Sekrup |
| Kecepatan bergerak | 800mm/s |
| Ukuran produk terukur minimum | 50mmx50mm |
| Ukuran maksimum produk yang dapat diukur | 400 mm x 500 mm |
| Ketebalan PCB | 0.5 ~ 6mm |
| Penyesuaian lebar jalur | Pengaturan lebar otomatis, penyesuaian lebar manual |
| Pengiriman papan sirkuit/pembatasan | Pengikat conveyor sabuk/pneumatic clamp |
| Arah Pengiriman | Dari kiri ke kanan, kanan ke kiri |
| Ketinggian orbit | 900 ± 20 mm |
| Konfigurasi Komputer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED |
| Sistem operasi | Ubuntu |
| Parameter | Ukuran keseluruhan | W1350xD1000xH1600mm (tidak termasuk lampu alarm) |
| Berat badan | 1100KG |
| Sumber daya | AC220V/50~60Hz/2000W |
| Tekanan udara | 0.5Mpa |
| Format Masukan yang Didukung Perangkat Lunak | Mendukung format Gerber (274X), ODB++ |
| Alat pengelolaan statistik | Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Laporan Harian/Minggu/Bulan, SPC real-time& Multiple Display |
| Persyaratan Lingkungan | Suhu: 5~40°C, kelembaban relatif: 25%~80% (tanpa es) |
| Komunikasi peralatan hulu dan hilir | Antarmuka SMEMA standar |
Fitur:
- Nama produk: Mesin 3D AOI
- Resolusi: 10 μm
- Metode perataan: Perataan otomatis
- Perangkat lunak: Antarmuka Pengguna Intuitif
- Metode Pemeriksaan: Pemeriksaan 3D
- Kecepatan inspeksi: Hingga 80 Cm2/s
Mencari produsen peralatan AOI yang dapat diandalkan? Mesin 3D AOI kami adalah solusi sempurna untuk inspeksi PCB AOI.Sistem inspeksi PCB kami menggunakan penyelarasan otomatis dan teknologi inspeksi 3D untuk memberikan hasil yang akurat pada kecepatan tinggi.
Parameter teknis:
| Atribut produk | Nilai |
| Nama produk | Mesin Inspeksi 3D AOI |
| Pencahayaan | LED RGB |
| Metode penyelarasan | Perataan Otomatis |
| Jenis Pemeriksaan | Solder Joint, Komponen, Cacat |
| Jenis Kamera | Kamera Digital 3D |
| Perangkat lunak | Antarmuka Pengguna Intuitif |
| Sumber Daya | AC 220V, 50/60Hz |
| Daerah Inspeksi | Hingga 510 X 510 mm |
| Ketebalan PCB | 0.5 - 5 mm |
| Metode Pemeriksaan | Pemeriksaan 3D |
Aplikasi:
Mento-01 memiliki ketebalan PCB 0,5 - 5 mm dan area pemeriksaan hingga 510 x 510 mm. Mesin ini dilengkapi dengan pencahayaan LED RGB dan memiliki resolusi 10 μm.Berat mesin adalah 800 kg.
Kesempatan dan skenario aplikasi produk untuk mesin 3D AOI Mento-01 adalah sebagai berikut:
- Inspeksi AOI PCB:Mento-01 cocok untuk inspeksi PCB AOI di unit manufaktur.
- Sistem Inspeksi PCB:Mento-01 adalah sistem inspeksi PCB yang efisien yang dapat digunakan di berbagai industri, termasuk otomotif, aerospace, medis, dan telekomunikasi, untuk beberapa nama.
Secara keseluruhan, mesin Mento-01 3D AOI adalah alat penting untuk setiap organisasi yang membutuhkan inspeksi PCB yang akurat dan efisien.Fitur dan spesifikasi mesin membuatnya menjadi pilihan yang ideal bagi bisnis yang menghargai kualitas dan presisi dalam proses manufaktur mereka.
Dukungan dan Layanan:
Dukungan dan layanan teknis produk 3D AOI Machine meliputi:
- Bantuan pemasangan dan pengaturan
- Pelatihan peralatan dan dukungan operasi
- Layanan pemeliharaan dan kalibrasi reguler
- Layanan pemecahan masalah dan perbaikan
- Pembaruan dan peningkatan perangkat lunak
- Konsultasi teknis dan dukungan pelanggan
Kemasan dan Pengiriman:
Kemasan produk:
Mesin 3D AOI akan dikemas dalam kotak kardus yang kokoh dirancang untuk melindungi mesin selama transportasi.mesin akan ditempatkan dengan aman dalam bantalan busa untuk mencegah kerusakan selama pengirimanPaket ini juga akan mencakup kabel listrik, manual pengguna, dan kabel yang diperlukan untuk pengaturan.
Pengiriman:
Mesin 3D AOI akan dikirim menggunakan layanan kurir terkemuka yang menawarkan pelacakan dan asuransi.tapi kami akan memberikan nomor pelacakan setelah paket telah dikirimHarap pastikan ada seseorang yang tersedia untuk menerima dan menandatangani paket saat pengiriman.
FAQ:
A: Nama merek produk ini adalah Mento.
T: Apa nomor model produk ini?
A: Nomor model dari produk ini adalah Mento-01.
T: Di mana produk ini diproduksi?
A: Produk ini diproduksi di China Dongguan.
T: Apakah produk ini dilengkapi dengan sertifikasi?
A: Ya, produk ini dilengkapi dengan sertifikasi ISO9001/ISO14001.
T: Berapa jumlah pesanan minimum untuk produk ini?
A: Jumlah pesanan minimum untuk produk ini adalah 1.
T: Apakah harga produk ini dapat dinegosiasikan?
A: Ya, harga produk ini dapat dinegosiasikan.
T: Berapa lama waktu yang dibutuhkan untuk menerima produk setelah memesan?
A: Waktu pengiriman untuk produk ini adalah 1 minggu.
T: Apa syarat pembayaran untuk produk ini?
A: Syarat pembayaran untuk produk ini sudah online.
T: Apa kemampuan pasokan produk ini?
A: Kemampuan pasokan produk ini adalah 1000/bulan.
