Product Details
Tempat asal: dongguan cina
Nama merek: Mento
Sertifikasi: ISO9001/ISO14001
Nomor model: k3205
Payment & Shipping Terms
Kuantitas min Order: 1
Harga: Negotiable
Kemasan rincian: W1000mmxD1380mmxH1600mm (tanpa kaki 100±20mm)
Waktu pengiriman: 3 minggu
Syarat-syarat pembayaran: online, L/C, T/T
Menyediakan kemampuan: 1000/Bulan
Metode penyelarasan: |
Penyelarasan otomatis |
Resolusi: |
10 mikron |
Petir: |
LED RGB |
Perangkat lunak: |
Antarmuka pengguna intuitif |
Dimensi: |
L 1300 XW 1300 XH 1500 Mm |
Jenis kamera: |
Kamera Digital 3D |
Sistem Operasi: |
Windows 10 |
Ketebalan PCB: |
0,5 - 5mm |
Metode penyelarasan: |
Penyelarasan otomatis |
Resolusi: |
10 mikron |
Petir: |
LED RGB |
Perangkat lunak: |
Antarmuka pengguna intuitif |
Dimensi: |
L 1300 XW 1300 XH 1500 Mm |
Jenis kamera: |
Kamera Digital 3D |
Sistem Operasi: |
Windows 10 |
Ketebalan PCB: |
0,5 - 5mm |
Fitur AOI online
1. Kinerja biaya tinggi
2. standar 5 juta eksposur global kamera warna industri
3. Perusahaan pertama di Cina yang menggunakan lensa telecentric diameter besar (bisa ditargetkan pada produk)
4Sistem optik yang dikembangkan secara independen (konsistensi sumber cahaya)
5. Stabilitas tinggi platform casting terintegrasi
Lingkup aplikasi: pemeriksaan sendi solder dan perangkat dipasang
| Pemeriksaan 3D Paste Solder | ||
| Model perangkat | K3205 | |
| Kapasitas deteksi | Item deteksi | Kesalahan cetak, over solder, solder yang tidak cukup, solder bridging, solder paste tailing, anomali bentuk, offset |
| Metode pemindaian | Stop&Go | |
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 5MP |
| Sumber Cahaya | Sumber cahaya DLP ganda (teknologi pergeseran fase raster) dan sumber cahaya merah, hijau dan biru (RGB) | |
| Resolusi | 10μm & 15um (opsional) | |
| Kinerja deteksi | Keakuratan ketinggian (modul kalibrasi) | 1μm (menggunakan blok kalibrasi standar) |
| Kemampuan mengulangi volume | < 1% (blok verifikasi standar, 3Sigma) | |
| Nilai Kompensasi Lengkungan Plat Maksimal | ±3mm | |
| Kemampuan mendeteksi GRR | < 10% pada 6o ((+ 50% toleransi, resolusi 5μm) | |
| Tinggi deteksi maksimum | 500 μm | |
| Solusi untuk masalah bayangan | Teknologi pergeseran fase & sistem cahaya terstruktur 3D bidirectional | |
| Metode kompensasi lembaran lentur real-time | Kompensasi lentur lempeng (Z-Tracking+Pad Referencing) | |
| Layar pengujian | Warna (gambar 3D dan 2D ditampilkan bersama-sama) | |
| Peralatan mengemudi | Servomotor + Panduan Sekrup | |
| Kecepatan bergerak | 800mm/s | |
| Ukuran produk terukur minimum | 50mmx50mm | |
| Ukuran maksimum produk yang dapat diukur | 400 mm x 500 mm | |
| Ketebalan PCB | 0.5 ~ 6mm | |
| Penyesuaian lebar jalur | Pengaturan lebar otomatis, penyesuaian lebar manual | |
| Pengiriman papan sirkuit/pembatasan | Pengikat conveyor sabuk/pneumatic clamp | |
| Arah Pengiriman | Dari kiri ke kanan, kanan ke kiri | |
| Ketinggian orbit | 900 ± 20 mm | |
| Konfigurasi Komputer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistem operasi | Ubuntu | |
| Parameter | Ukuran keseluruhan | W1350xD1000xH1600mm (tidak termasuk lampu alarm) |
| Berat badan | 1100KG | |
| Sumber daya | AC220V/50~60Hz/2000W | |
| Tekanan udara | 0.5Mpa | |
| Format Masukan yang Didukung Perangkat Lunak | Mendukung format Gerber (274X), ODB++ | |
| Alat pengelolaan statistik |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Laporan Harian/Minggu/Bulan, SPC real-time& Multiple Display |
|
| Persyaratan Lingkungan | Suhu: 5~40°C, kelembaban relatif: 25%~80% (tanpa es) | |
| Komunikasi peralatan hulu dan hilir | Antarmuka SMEMA standar | |
Salah satu fitur utama dari sistem pemeriksaan PCB ini adalah kemampuannya untuk menangani PCB dengan ketebalan mulai dari 0,5 hingga 5 mm. Hal ini membuatnya cocok untuk digunakan dengan berbagai PCB,dari papan tipis dan fleksibel ke papan yang lebih tebal dan kakuSelain itu, mesin ini memiliki berat 800 kg, membuatnya kokoh dan tahan lama untuk menahan kesulitan penggunaan industri.
Mesin 3D AOI dibangun di atas sistem operasi Windows 10, yang menyediakan antarmuka yang dapat diandalkan dan ramah pengguna bagi operator untuk bekerja.Hal ini memudahkan untuk mengatur dan mengkonfigurasi mesin untuk tugas inspeksi tertentu, serta memantau kinerja dan outputnya.

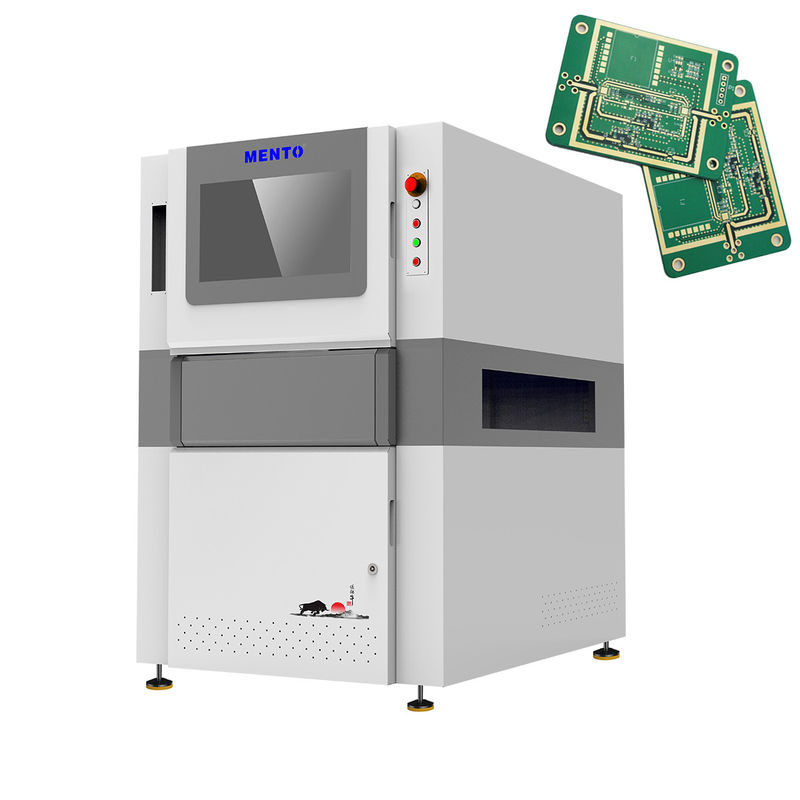

Mesin 3D AOI ini adalah peralatan pcb aoi top-of-the-line yang memiliki antarmuka pengguna yang intuitif untuk pengoperasian yang mudah.mesin ini dirancang untuk muat di sebagian besar bengkelIni dilengkapi dengan kamera digital 3D dan pencahayaan LED RGB untuk pemeriksaan PCB Aoi yang akurat.
| Atribut Produk | Nilai |
| Kecepatan Pemeriksaan | Hingga 80 Cm2/s |
| Daerah Inspeksi | Hingga 510 X 510 mm |
| Berat badan | 800 Kg |
| Pencahayaan | LED RGB |
| Perangkat lunak | Antarmuka Pengguna Intuitif |
| Sistem Operasi | Windows 10 |
| Sumber Daya | AC 220V, 50/60Hz |
| Metode Pemeriksaan | Pemeriksaan 3D |
| Jenis Pemeriksaan | Solder Joint, Komponen, Cacat |
| Jenis Kamera | Kamera Digital 3D |
Mesin Mento-01 3D AOI dilengkapi dengan pencahayaan LED RGB, yang memungkinkan inspeksi sendi solder, komponen, dan cacat yang akurat dan efisien.Ini memiliki kecepatan inspeksi yang mengesankan hingga 80 cm2/s, memastikan proses inspeksi yang cepat dan efisien. perangkat lunak antarmuka pengguna mesin yang intuitif memudahkan operator untuk mengoperasikan dan menyesuaikan proses inspeksi dengan kebutuhan mereka.
Dengan berat 800 Kg dan kapasitas pasokan 1000/bulan, Mesin Inspeksi AOI 3D Mento-01 adalah produk yang kuat dan tahan lama, cocok untuk berbagai aplikasi industri.Apakah Anda berada di industri manufaktur elektronik atau di industri otomotif, mesin ini dapat membantu meningkatkan efisiensi produksi Anda dan memastikan produk berkualitas tinggi.
Beberapa kesempatan dan skenario aplikasi produk untuk Mesin AOI 3D Mento-01 meliputi:
Secara keseluruhan, Mesin Mento-01 3D AOI adalah produk serbaguna dan andal yang dapat membantu meningkatkan kualitas dan efisiensi proses produksi Anda.Dengan waktu pengiriman hanya 1 minggu dan syarat pembayaran on-line, merupakan pilihan yang nyaman dan mudah diakses bagi perusahaan dan industri yang membutuhkan sistem inspeksi berkualitas tinggi.
Tim dukungan teknis produk mesin 3D AOI kami didedikasikan untuk menyediakan pelanggan kami dengan dukungan dan layanan teknis yang komprehensif.Tim ahli kami tersedia untuk membantu dengan pertanyaan atau kekhawatiran yang mungkin Anda miliki mengenai operasi, pemeliharaan, atau pemecahan masalah mesin 3D AOI Anda.
Layanan dukungan teknis kami meliputi:
Kami memahami pentingnya menjaga lini produksi Anda beroperasi dengan efisiensi tertinggi, dan tim dukungan teknis kami berkomitmen untuk memastikan bahwa Mesin 3D AOI Anda selalu berjalan lancar.Jika Anda memiliki pertanyaan atau membutuhkan bantuan, jangan ragu untuk menghubungi kami.
Kemasan produk:
Mesin 3D AOI akan dikemas dengan aman dalam peti kayu untuk memastikan keamanannya selama transportasi.Mesin akan dibungkus dengan busa pelindung dan diikat dengan aman untuk mencegah kerusakan selama pengiriman.
Pengiriman:
Mesin 3D AOI dapat dikirim secara global melalui pengiriman udara atau laut. Biaya pengiriman dan waktu pengiriman akan tergantung pada tujuan dan metode transportasi yang disukai.Silakan hubungi kami untuk informasi lebih lanjut tentang pengiriman.
Apa nama merek mesin 3D AOI ini?
Nama merek: Mento
2.Apa nomor model mesin 3D AOI ini?
Nomor Model: Mento-01
3.Di mana mesin 3D AOI ini diproduksi?
Tempat Asal: China dongguan
4.Apakah mesin 3D AOI ini memiliki sertifikasi?
Sertifikasi: ISO9001/ISO14001
5.Berapa jumlah pesanan minimum untuk mesin 3D AOI ini?
Jumlah pesanan minimum: 1
6.Apakah harga bisa dinegosiasikan untuk mesin 3D AOI ini?
Harga: Bisa dinegosiasikan
7.Berapa waktu pengiriman untuk mesin 3D AOI ini?
Waktu pengiriman: 3 minggu
8.Apa syarat pembayaran untuk mesin 3D AOI ini?
Syarat pembayaran: secara online
9.Apa kemampuan pasokan mesin 3D AOI ini?
Kemampuan pasokan: 1000/bulan
