Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Product Details
Tempat asal: dongguan cina
Nama merek: Mento
Sertifikasi: ISO9001/ISO14001
Nomor model: k3205
Payment & Shipping Terms
Kuantitas min Order: 1
Harga: Negotiable
Kemasan rincian: W1000mmxD1380mmxH1600mm (tanpa kaki 100±20mm)
Waktu pengiriman: 3 minggu
Syarat-syarat pembayaran: on line
Menyediakan kemampuan: 1000/Bulan
Kecepatan: |
0,23 detik/FOV |
Ketebalan: |
0,5mm-6mm |
Deskripsi Mesin: |
Inspeksi Pasta Solder 3D |
Kamera: |
12MP, berwarna |
Bagian Minimal: |
50*50 mm |
Pengaturan Lebar: |
Manual |
Kondisi: |
Bekas, Baru |
Ukuran Pcb Inspeksi: |
50mm X 50mm - 510mm X 460mm |
Kecepatan: |
0,23 detik/FOV |
Ketebalan: |
0,5mm-6mm |
Deskripsi Mesin: |
Inspeksi Pasta Solder 3D |
Kamera: |
12MP, berwarna |
Bagian Minimal: |
50*50 mm |
Pengaturan Lebar: |
Manual |
Kondisi: |
Bekas, Baru |
Ukuran Pcb Inspeksi: |
50mm X 50mm - 510mm X 460mm |

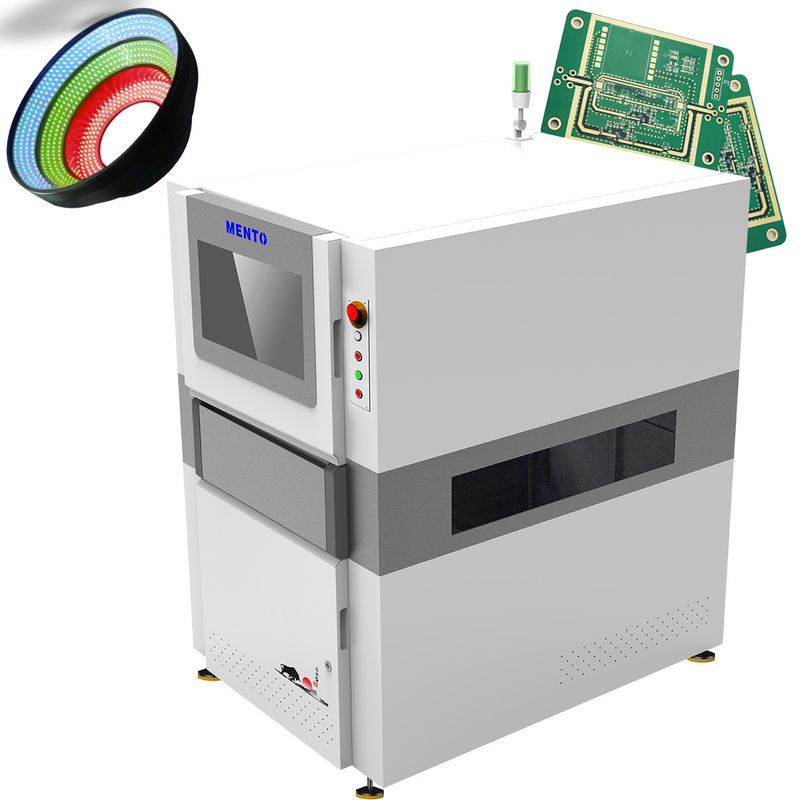

Salah satu fitur utama dari mesin SMT ini adalah kamera berwarna berkecepatan tinggi 6,5 Mpix, yang mampu menangkap gambar dengan resolusi hingga 2592 x 1944 piksel.Kamera ini mampu menangkap gambar berkualitas tinggi bahkan detail terkecil pada PCB, yang sangat penting untuk memastikan kualitas PCB. Kamera juga mampu menangkap gambar pada kecepatan tinggi, dengan kecepatan gerakan hingga 800mm/detik,yang membuat proses inspeksi cepat dan efisien.
Mesin SMT AOI juga dilengkapi dengan teknologi pembelajaran mesin pemeriksaan optik otomatis. Teknologi ini memungkinkan mesin untuk belajar dan beradaptasi dengan lingkungan yang berbeda,sehingga sangat akurat dan dapat diandalkan dalam mendeteksi cacat pada PCBMesin ini mampu mendeteksi berbagai cacat, termasuk komponen yang hilang, komponen yang salah tempat, polaritas yang salah, dan cacat pengelasan.
| Model perangkat | K3205 | |
| Kapasitas deteksi | Item deteksi | Kesalahan cetak, over solder, solder yang tidak cukup, solder bridging, solder paste tailing, anomali bentuk, offset |
| Metode pemindaian | Stop&Go | |
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 5MP |
| Sumber Cahaya | Sumber cahaya DLP ganda (teknologi pergeseran fase raster) dan sumber cahaya merah, hijau dan biru (RGB) | |
| Resolusi | 10μm & 15um (opsional) | |
| Kinerja deteksi | Keakuratan ketinggian (modul kalibrasi) | 1μm (menggunakan blok kalibrasi standar) |
| Kemampuan mengulangi volume | < 1% (blok verifikasi standar, 3Sigma) | |
| Nilai Kompensasi Lengkungan Plat Maksimal | ±3mm | |
| Kemampuan mendeteksi GRR | < 10% pada 6o ((+ 50% toleransi, resolusi 5μm) | |
| Tinggi deteksi maksimum | 500 μm | |
| Solusi untuk masalah bayangan | Teknologi pergeseran fase & sistem cahaya terstruktur 3D bidirectional | |
| Metode kompensasi lembaran lentur real-time | Kompensasi lentur lempeng (Z-Tracking+Pad Referencing) | |
| Layar pengujian | Warna (gambar 3D dan 2D ditampilkan bersama-sama) | |
| Peralatan mengemudi | Servomotor + Panduan Sekrup | |
| Kecepatan bergerak | 800mm/s | |
| Ukuran produk terukur minimum | 50mmx50mm | |
| Ukuran maksimum produk yang dapat diukur | 400 mm x 500 mm | |
| Ketebalan PCB | 0.5 ~ 6mm | |
| Penyesuaian lebar jalur | Pengaturan lebar otomatis, penyesuaian lebar manual | |
| Pengiriman papan sirkuit/pembatasan | Pengikat conveyor sabuk/pneumatic clamp | |
| Arah Pengiriman | Dari kiri ke kanan, kanan ke kiri | |
| Ketinggian orbit | 900 ± 20 mm | |
| Konfigurasi Komputer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistem operasi | Ubuntu | |
| Parameter | Ukuran keseluruhan | W1350xD1000xH1600mm (tidak termasuk lampu alarm) |
| Berat badan | 1100KG | |
| Sumber daya | AC220V/50~60Hz/2000W | |
| Tekanan udara | 0.5Mpa | |
| Format Masukan yang Didukung Perangkat Lunak | Mendukung format Gerber (274X), ODB++ | |
| Alat pengelolaan statistik |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Laporan Harian/Minggu/Bulan, SPC real-time& Multiple Display |
|
| Persyaratan Lingkungan | Suhu: 5~40°C, kelembaban relatif: 25%~80% (tanpa es) | |
| Komunikasi peralatan hulu dan hilir | Antarmuka SMEMA standar | |
Mesin SMT AOI ini sempurna untuk mengotomatiskan pemeriksaan PCB dan menawarkan pemeriksaan optik otomatis PCB.dan kemampuan untuk memeriksa PCB mulai dari 50mm x 50mm hingga 510mm x 460mm, mesin ini menawarkan pemeriksaan cepat dan efisien dengan kecepatan 0,23 detik / FOV.
Produk Mesin SMT AOI dilengkapi dengan dukungan dan layanan teknis berikut:
Tim ahli kami berdedikasi untuk memastikan bahwa Mesin SMT AOI Anda berjalan secara efisien dan efektif, sehingga Anda dapat menghasilkan produk berkualitas tinggi dengan mudah.
Kemasan produk:
Pengiriman:
Apa nama merek mesin AOI?
Nama merek mesin AOI adalah Mento.
2.Di mana mesin AOI diproduksi?
Mesin AOI diproduksi di Cina, khususnya di Dongguan.
3.Sertifikasi apa yang dimiliki mesin AOI?
Mesin AOI memiliki sertifikasi ISO9001 dan ISO14001.
4.Berapa jumlah pesanan minimum untuk mesin AOI?
Jumlah pesanan minimum untuk mesin AOI adalah 1.
5.Apa syarat pembayaran untuk mesin AOI?
Syarat pembayaran untuk mesin AOI adalah pembayaran online.
6.Apa kemampuan pasokan mesin AOI?
Kemampuan pasokan mesin AOI adalah 1000 unit per bulan.
7.Berapa waktu pengiriman untuk mesin AOI?
Waktu pengiriman untuk mesin AOI adalah 3 minggu setelah pembayaran diterima.
8.Apakah harga mesin AOI dapat dinegosiasikan?
Ya, harga mesin AOI dapat dinegosiasikan.
