Product Details
Tempat asal: dongguan cina
Nama merek: Mento
Sertifikasi: ISO9001/ISO14001
Nomor model: K3212
Payment & Shipping Terms
Kuantitas min Order: 1
Harga: Negotiable
Kemasan rincian: W1000mmxD1380mmxH1600mm (tanpa kaki 100±20mm)
Waktu pengiriman: 3 minggu
Syarat-syarat pembayaran: online, L/C, T/T
Menyediakan kemampuan: 1000/Bulan
Bagian Minimal: |
50*50 mm |
Kamera: |
Sembilan juta piksel |
Kecepatan pergerakan: |
800mm/detik |
Pengaturan Lebar: |
Manual |
Deskripsi Mesin: |
Inspeksi Pasta Solder 3D |
Stok: |
besar |
Kecepatan: |
0,23 detik/FOV |
Kondisi: |
Bekas, Baru |
Bagian Minimal: |
50*50 mm |
Kamera: |
Sembilan juta piksel |
Kecepatan pergerakan: |
800mm/detik |
Pengaturan Lebar: |
Manual |
Deskripsi Mesin: |
Inspeksi Pasta Solder 3D |
Stok: |
besar |
Kecepatan: |
0,23 detik/FOV |
Kondisi: |
Bekas, Baru |

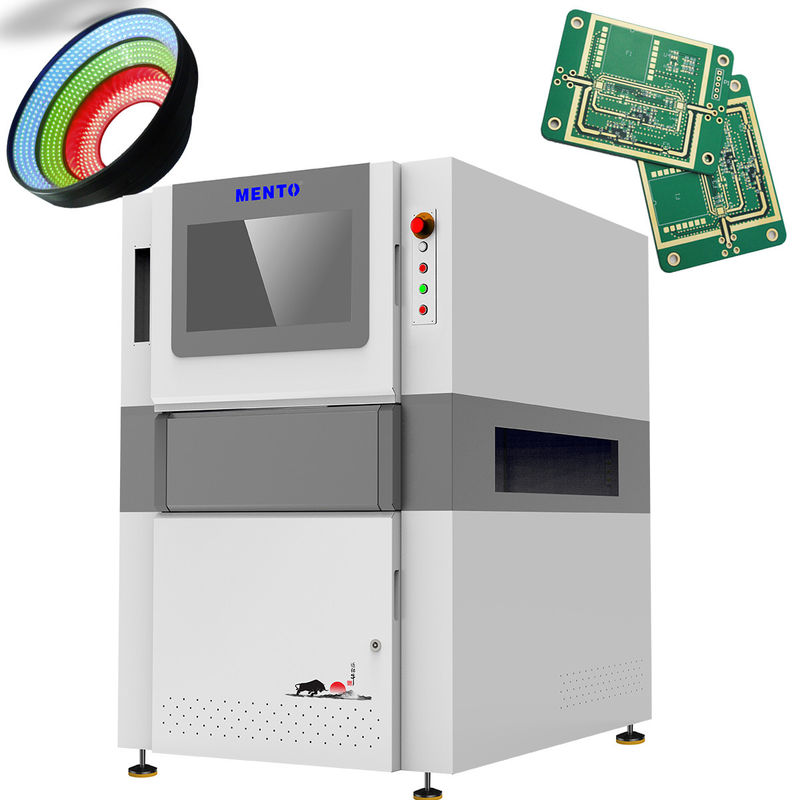

Mesin SMT AOI dirancang khusus untuk memeriksa PCB dengan ukuran minimal 50 * 50 mm. Ini ideal untuk digunakan di pabrik manufaktur PCB,di mana dapat digunakan untuk memeriksa papan untuk cacat dan memastikan bahwa mereka memiliki kualitas tertinggiMesin ini mampu mendeteksi berbagai cacat, termasuk komponen yang hilang, penempatan komponen yang salah, dan cacat pengelasan.
Salah satu fitur utama Mesin SMT AOI adalah kamera berwarna berkecepatan tinggi, yang dapat menangkap gambar dengan kecepatan hingga 60 frame per detik.Hal ini membuatnya ideal untuk digunakan dalam lingkungan manufaktur volume tinggiMesin ini juga dilengkapi dengan algoritma pemrosesan gambar canggih yang dapat secara otomatis mendeteksi dan mengklasifikasikan cacat,mengurangi kebutuhan untuk pemeriksaan manual dan meningkatkan efisiensi keseluruhan.
| Model perangkat | K3212 | |
| Kapasitas deteksi | Item deteksi | Kesalahan cetak, over solder, solder yang tidak cukup, solder bridging, solder paste tailing, anomali bentuk, offset |
| Metode pemindaian | Stop&Go | |
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 12MP |
| Sumber Cahaya | Sumber cahaya DLP ganda (teknologi pergeseran fase raster) dan sumber cahaya merah, hijau dan biru (RGB) | |
| Resolusi | 10μm & 15um (opsional) | |
| Kinerja deteksi | Keakuratan ketinggian (modul kalibrasi) | 1μm (menggunakan blok kalibrasi standar) |
| Kemampuan mengulangi volume | < 1% (blok verifikasi standar, 3Sigma) | |
| Nilai Kompensasi Lengkungan Plat Maksimal | ±3mm | |
| Kemampuan mendeteksi GRR | < 10% pada 6o ((+ 50% toleransi, resolusi 5μm) | |
| Tinggi deteksi maksimum | 500 μm | |
| Solusi untuk masalah bayangan | Teknologi pergeseran fase & sistem cahaya terstruktur 3D bidirectional | |
| Metode kompensasi lembaran lentur real-time | Kompensasi lentur lempeng (Z-Tracking+Pad Referencing) | |
| Layar pengujian | Warna (gambar 3D dan 2D ditampilkan bersama-sama) | |
| Peralatan mengemudi | Servomotor + Panduan Sekrup | |
| Kecepatan bergerak | 800mm/s | |
| Ukuran produk terukur minimum | 50mmx50mm | |
| Ukuran maksimum produk yang dapat diukur | 400 mm x 500 mm | |
| Ketebalan PCB | 0.5 ~ 6mm | |
| Penyesuaian lebar jalur | Pengaturan lebar otomatis, penyesuaian lebar manual | |
| Pengiriman papan sirkuit/pembatasan | Pengikat conveyor sabuk/pneumatic clamp | |
| Arah Pengiriman | Dari kiri ke kanan, kanan ke kiri | |
| Ketinggian orbit | 900 ± 20 mm | |
| Konfigurasi Komputer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistem operasi | Ubuntu | |
| Parameter | Ukuran keseluruhan | W1350xD1000xH1600mm (tidak termasuk lampu alarm) |
| Berat badan | 1100KG | |
| Sumber daya | AC220V/50~60Hz/2000W | |
| Tekanan udara | 0.5Mpa | |
| Format Masukan yang Didukung Perangkat Lunak | Mendukung format Gerber (274X), ODB++ | |
| Alat pengelolaan statistik |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Laporan Harian/Minggu/Bulan, SPC real-time& Multiple Display |
|
| Persyaratan Lingkungan | Suhu: 5~40°C, kelembaban relatif: 25%~80% (tanpa es) | |
| Komunikasi peralatan hulu dan hilir | Antarmuka SMEMA standar | |
Mesin SMT AOI ini sangat ideal untuk otomatisasi inspeksi PCB, dengan fitur seperti kamera warna berkecepatan tinggi dan inspeksi berbagai ukuran dan ketebalan PCB.Hubungi kami untuk informasi lebih lanjut tentang harga mesin AOI.
Mesin SMT AOI dirancang untuk memeriksa papan sirkuit cetak (PCB) dan memastikan kualitas dan akurasi mereka.produk dapat mendeteksi dan mengklasifikasikan cacat pada PCB dengan presisi dan kecepatan tinggiKamera berwarna kecepatan tinggi 6.5 Mpix memastikan bahwa proses inspeksi dilakukan dengan akurasi dan detail yang tinggi.
Produk ini cocok untuk berbagai kesempatan dan skenario, termasuk manufaktur elektronik, perakitan PCB, dan kontrol kualitas.Ini dapat memeriksa PCB dengan ukuran minimal 50 * 50 mm dan kisaran ketebalan 0Ukuran PCB inspeksi dapat berkisar dari 50mm X 50mm hingga 510mm X 460mm, menjadikannya solusi serbaguna untuk ukuran PCB yang berbeda.
Mesin SMT AOI Mento tersedia dengan harga ternegosiasi, dan jumlah pesanan minimum adalah 1. Produk ini memiliki kemampuan pasokan 1000 / bulan, dan dapat dikirim dalam waktu satu minggu.Syarat pembayaran sudah online., membuat proses pembelian lebih nyaman bagi pembeli.
Produk Mesin SMT AOI dilengkapi dengan dukungan dan layanan teknis yang komprehensif, memastikan bahwa mesin Anda selalu berjalan dengan baik.Tim ahli kami tersedia untuk memberikan bantuan dengan instalasi, pelatihan, dan pemeliharaan, serta pemecahan masalah yang mungkin timbul.Kami juga menawarkan pembaruan perangkat lunak dan peningkatan untuk memastikan bahwa mesin Anda selalu up-to-date dengan teknologi terbaruSelain itu, kami menawarkan garansi dan kontrak layanan yang diperpanjang untuk memberi Anda ketenangan pikiran dan memastikan bahwa investasi Anda dilindungi.Dengan komitmen kami untuk kepuasan pelanggan dan dedikasi kami untuk layanan berkualitas, Anda dapat mempercayai keandalan dan kinerja mesin SMT AOI Anda.
Kemasan produk:
Pengiriman:
T: Apa nama merek mesin AOI ini?
A: Nama merek mesin AOI ini adalah Mento.
T: Di mana mesin AOI ini diproduksi?
A: Mesin AOI ini diproduksi di Dongguan, Cina.
T: Sertifikasi apa yang dimiliki mesin AOI ini?
A: Mesin AOI ini disertifikasi dengan ISO9001 dan ISO14001.
T: Berapa jumlah pesanan minimum untuk mesin AOI ini?
A: Jumlah pesanan minimum untuk mesin AOI ini adalah 1.
T: Berapa waktu pengiriman untuk mesin AOI ini?
A: Waktu pengiriman untuk mesin AOI ini adalah 3 minggu.
T: Apa syarat pembayaran untuk mesin AOI ini?
A: Syarat pembayaran untuk mesin AOI ini online.
T: Berapa kapasitas pasokan untuk mesin AOI ini?
A: Kapasitas pasokan untuk mesin AOI ini adalah 1000/bulan.
T: Apakah harga dapat dinegosiasikan untuk mesin AOI ini?
A: Ya, harga mesin AOI ini dapat dinegosiasikan.
