Product Details
Tempat asal: dongguan cina
Nama merek: Mento
Sertifikasi: ISO9001/ISO14001
Nomor model: K3212
Payment & Shipping Terms
Kuantitas min Order: 1
Harga: Negotiable
Waktu pengiriman: 3 minggu
Syarat-syarat pembayaran: online, L/C, T/T
Menyediakan kemampuan: 1000/Bulan
Kecepatan Pemeriksaan: |
Hingga 80 Cm²/detik |
Jenis kamera: |
Kamera Digital 3D |
Ketebalan PCB: |
0,5 - 5mm |
Dimensi: |
L 1300 XW 1300 XH 1500 Mm |
Metode Inspeksi: |
Inspeksi 3D |
Perangkat lunak: |
Antarmuka pengguna intuitif |
Sumber daya listrik: |
AC 220V, 50/60HZ |
Sistem Operasi: |
Windows 10 |
Kecepatan Pemeriksaan: |
Hingga 80 Cm²/detik |
Jenis kamera: |
Kamera Digital 3D |
Ketebalan PCB: |
0,5 - 5mm |
Dimensi: |
L 1300 XW 1300 XH 1500 Mm |
Metode Inspeksi: |
Inspeksi 3D |
Perangkat lunak: |
Antarmuka pengguna intuitif |
Sumber daya listrik: |
AC 220V, 50/60HZ |
Sistem Operasi: |
Windows 10 |
Fitur AOI online
1. Kinerja biaya tinggi
2. standar 5 juta eksposur global kamera warna industri
3. Perusahaan pertama di Cina yang menggunakan lensa telecentric diameter besar (bisa ditargetkan pada produk)
4Sistem optik yang dikembangkan secara independen (konsistensi sumber cahaya)
5. Stabilitas tinggi platform casting terintegrasi
Lingkup aplikasi: pemeriksaan sendi solder dan perangkat dipasang

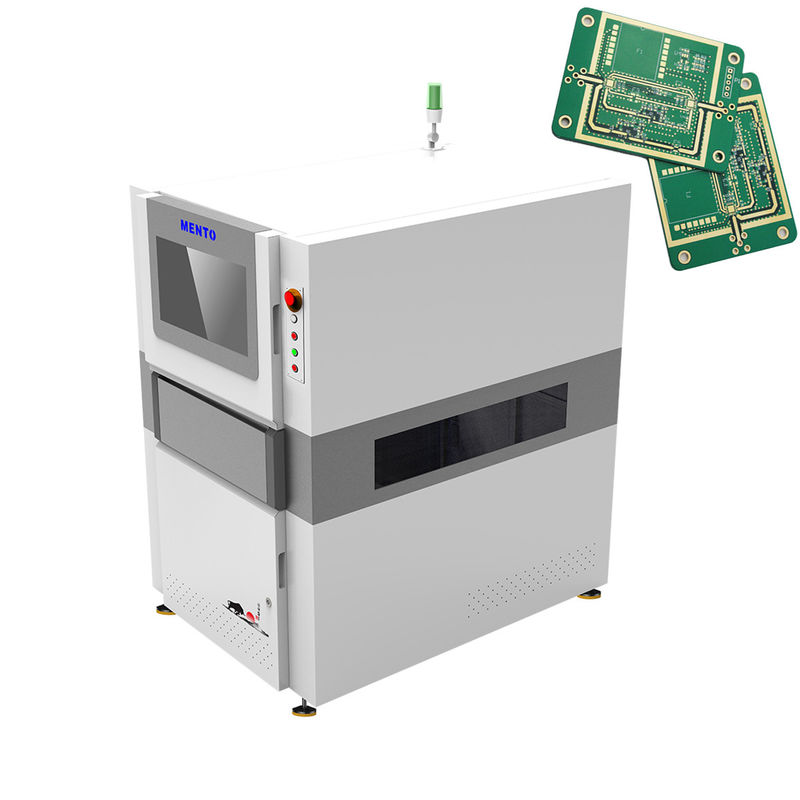

Mesin 3D AOI adalah alat penting untuk setiap lingkungan manufaktur.dapat membantu produsen meningkatkan kualitas produk mereka dan mengurangi biaya produksiMesin ini dirancang untuk beroperasi pada kecepatan tinggi, menjadikannya pilihan yang sangat baik untuk lini produksi volume tinggi.
Mesin 3D AOI adalah sistem yang dapat diandalkan dan kuat yang dibangun untuk bertahan. Konstruksinya yang tahan lama memastikan bahwa ia dapat menahan kekakuan lingkungan produksi.Dengan kemampuan performa tinggi, mesin ini adalah solusi yang sempurna untuk setiap fasilitas manufaktur yang perlu memastikan kualitas produknya.
| Model perangkat | K3212 | |
| Kapasitas deteksi | Item deteksi | Kesalahan cetak, over solder, solder yang tidak cukup, solder bridging, solder paste tailing, anomali bentuk, offset |
| Metode pemindaian | Stop&Go | |
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 12MP |
| Sumber Cahaya | Sumber cahaya DLP ganda (teknologi pergeseran fase raster) dan sumber cahaya merah, hijau dan biru (RGB) | |
| Resolusi | 10μm & 15um (opsional) | |
| Kinerja deteksi | Keakuratan ketinggian (modul kalibrasi) | 1μm (menggunakan blok kalibrasi standar) |
| Kemampuan mengulangi volume | < 1% (blok verifikasi standar, 3Sigma) | |
| Nilai Kompensasi Lengkungan Plat Maksimal | ±3mm | |
| Kemampuan mendeteksi GRR | < 10% pada 6o ((+ 50% toleransi, resolusi 5μm) | |
| Tinggi deteksi maksimum | 500 μm | |
| Solusi untuk masalah bayangan | Teknologi pergeseran fase & sistem cahaya terstruktur 3D bidirectional | |
| Metode kompensasi lembaran lentur real-time | Kompensasi lentur lempeng (Z-Tracking+Pad Referencing) | |
| Layar pengujian | Warna (gambar 3D dan 2D ditampilkan bersama-sama) | |
| Peralatan mengemudi | Servomotor + Panduan Sekrup | |
| Kecepatan bergerak | 800mm/s | |
| Ukuran produk terukur minimum | 50mmx50mm | |
| Ukuran maksimum produk yang dapat diukur | 400 mm x 500 mm | |
| Ketebalan PCB | 0.5 ~ 6mm | |
| Penyesuaian lebar jalur | Pengaturan lebar otomatis, penyesuaian lebar manual | |
| Pengiriman papan sirkuit/pembatasan | Pengikat conveyor sabuk/pneumatic clamp | |
| Arah Pengiriman | Dari kiri ke kanan, kanan ke kiri | |
| Ketinggian orbit | 900 ± 20 mm | |
| Konfigurasi Komputer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistem operasi | Ubuntu | |
| Parameter | Ukuran keseluruhan | W1350xD1000xH1600mm (tidak termasuk lampu alarm) |
| Berat badan | 1100KG | |
| Sumber daya | AC220V/50~60Hz/2000W | |
| Tekanan udara | 0.5Mpa | |
| Format Masukan yang Didukung Perangkat Lunak | Mendukung format Gerber (274X), ODB++ | |
| Alat pengelolaan statistik |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Laporan Harian/Minggu/Bulan, SPC real-time& Multiple Display |
|
| Persyaratan Lingkungan | Suhu: 5~40°C, kelembaban relatif: 25%~80% (tanpa es) | |
| Komunikasi peralatan hulu dan hilir | Antarmuka SMEMA standar | |
| Jenis Pemeriksaan | Solder Joint, Komponen, Cacat |
| Pencahayaan | LED RGB |
| Ketebalan PCB | 0.5 - 5 mm |
| Jenis Kamera | Kamera Digital 3D |
| Metode Pemeriksaan | Pemeriksaan 3D |
| Berat badan | 800 Kg |
| Daerah Inspeksi | Hingga 510 X 510 mm |
| Metode penyelarasan | Perataan Otomatis |
| Resolusi | 10 μm |
| Perangkat lunak | Antarmuka Pengguna Intuitif |
Dengan teknologi dan fiturnya yang canggih, Mento-01 adalah solusi ideal untuk inspeksi AOI PCB,yang penting untuk memastikan kualitas komponen elektronik dan keandalan produk elektronikMesin ini dapat memeriksa sendi solder, komponen, dan cacat PCB dengan akurasi dan efisiensi tinggi, memberikan hasil inspeksi yang dapat diandalkan dan akurat.
Mesin Mento-01 3D AOI cocok untuk berbagai aplikasi di industri elektronik, seperti manufaktur PCB, perakitan, dan pengujian.Termasuk jalur produksi, laboratorium R & D, dan departemen kontrol kualitas.
Mesin ini mudah dioperasikan, berkat sistem operasi Windows 10 yang ramah pengguna.mempermudah identifikasi dan memperbaiki masalah yang mungkin muncul selama proses inspeksi.
Mesin Mento-01 3D AOI memiliki dimensi L 1300 X W 1300 X H 1500 mm dan berat sekitar 800 Kg, menjadikannya mesin yang relatif besar dan berat.sangat tahan lama dan dapat menahan kondisi kerja yang keras. Ini beroperasi pada AC 220V, 50/60Hz catu daya, membuatnya kompatibel dengan sebagian besar jaringan listrik di seluruh dunia.
Jika Anda mencari sistem inspeksi PCB AOI yang dapat diandalkan, akurat, dan efisien, mesin Mento-01 3D AOI adalah pilihan yang sangat baik.dengan jumlah pesanan minimal 1 dan waktu pengiriman 1 mingguSyarat pembayaran adalah online, dan kemampuan pasokan adalah 1000/bulan, memastikan proses pembelian yang cepat dan bebas kerumitan.
Produk Mesin 3D AOI dilengkapi dengan paket dukungan teknis dan layanan yang komprehensif untuk memastikan kinerja optimal dan downtime minimal.Tim insinyur dan teknisi berpengalaman kami tersedia untuk menyediakan layanan berikut:
- Bantuan pemasangan dan pengaturan
- Pelatihan di tempat untuk operator dan staf pemeliharaan
- 24/7 dukungan teknis jarak jauh
- Pembaruan dan peningkatan perangkat lunak secara teratur
- Layanan pemeliharaan dan kalibrasi pencegahan
- Perbaikan dan penggantian bagian yang rusak
- Kontrak pemeliharaan tahunan opsional untuk dukungan lanjutan dan penghematan
Tujuan kami adalah untuk memastikan bahwa pelanggan kami mendapatkan hasil maksimal dari investasi mereka dalam produk Mesin 3D AOI kami, dan kami berkomitmen untuk memberikan dukungan yang cepat dan dapat diandalkan kapan pun diperlukan.
Kemasan produk:
Informasi Pengiriman:
T1: Apa nama merek mesin 3D AOI?
A1: Nama merek mesin 3D AOI adalah Mento.
T2: Apa nomor model mesin 3D AOI?
A2: Nomor model mesin 3D AOI adalah Mento-01.
T3: Di mana mesin 3D AOI diproduksi?
A3: Mesin 3D AOI diproduksi di China Dongguan.
T4: Sertifikasi apa yang dimiliki mesin 3D AOI?
A4: Mesin 3D AOI memiliki sertifikasi ISO9001/ISO14001.
Q5: Berapa jumlah pesanan minimum untuk mesin 3D AOI?
A5: Jumlah pesanan minimum untuk mesin 3D AOI adalah 1.
T6: Apakah harga mesin 3D AOI dapat dinegosiasikan?
A6: Ya, harga mesin 3D AOI dapat dinegosiasikan.
T7: Berapa waktu pengiriman untuk mesin 3D AOI?
A7: Waktu pengiriman untuk mesin 3D AOI adalah 3 minggu.
T8: Apa syarat pembayaran untuk mesin 3D AOI?
A8: Syarat pembayaran untuk mesin 3D AOI sudah online.
Q9: Apa kemampuan pasokan mesin 3D AOI?
A9: Kapasitas pasokan mesin 3D AOI adalah 1000/bulan.
