Product Details
Tempat asal: dongguan cina
Nama merek: Mento
Sertifikasi: ISO9001/ISO14001
Nomor model: k3205
Payment & Shipping Terms
Kuantitas min Order: 1
Harga: Negotiable
Kemasan rincian: W1000mmxD1380mmxH1600mm (tanpa kaki 100±20mm)
Waktu pengiriman: 3 minggu
Syarat-syarat pembayaran: online, L/C, T/T
Menyediakan kemampuan: 1000/Bulan
Model: |
XYZ-1000 |
Sumber Cahaya: |
LED |
Metode Inspeksi: |
Inspeksi 3D |
Ukuran PCB: |
Max. Maks. 500mm X 500mm 500mm X 500mm |
Ketebalan PCB: |
0,2mm - 6mm |
Keakuratan Pemeriksaan: |
±5μm |
Sistem Operasi: |
Windows 10 |
Model: |
XYZ-1000 |
Sumber Cahaya: |
LED |
Metode Inspeksi: |
Inspeksi 3D |
Ukuran PCB: |
Max. Maks. 500mm X 500mm 500mm X 500mm |
Ketebalan PCB: |
0,2mm - 6mm |
Keakuratan Pemeriksaan: |
±5μm |
Sistem Operasi: |
Windows 10 |

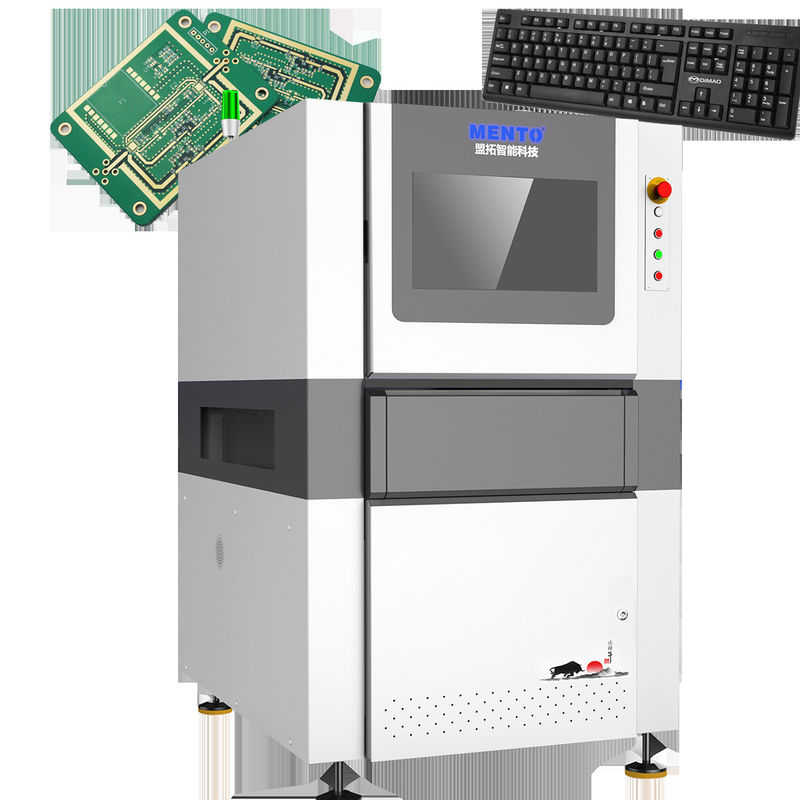

Mesin PCB AOI berjalan pada sistem operasi Windows 10, memberikan antarmuka yang ramah pengguna dan akrab yang mudah dinavigasi dan dioperasikan.Ini juga memiliki antarmuka Ethernet untuk koneksi dan komunikasi yang mudah, memungkinkan integrasi yang mulus ke dalam setiap lingkungan manufaktur atau alur kerja.
Mesin PCB AOI didukung oleh catu daya AC 220V, 50Hz, memastikan kinerja yang stabil dan konsisten.membuatnya cocok untuk setiap fasilitas produksi atau laboratorium.
Dengan kemampuan resolusi tinggi, Mesin PCB AOI dapat mendeteksi bahkan cacat dan kesalahan terkecil di PCB, dengan resolusi 10μm. Ini memastikan bahwa produk berkualitas tinggi,dan setiap masalah dapat dengan cepat diidentifikasi dan diselesaikan.
| Pemeriksaan 3D Paste Solder | ||
| Model perangkat | K3205 | |
| Kapasitas deteksi | Item deteksi | Kesalahan cetak, over solder, solder yang tidak cukup, solder bridging, solder paste tailing, anomali bentuk, offset |
| Metode pemindaian | Stop&Go | |
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 5MP |
| Sumber Cahaya | Sumber cahaya DLP ganda (teknologi pergeseran fase raster) dan sumber cahaya merah, hijau dan biru (RGB) | |
| Resolusi | 10μm & 15um (opsional) | |
| Kinerja deteksi | Keakuratan ketinggian (modul kalibrasi) | 1μm (menggunakan blok kalibrasi standar) |
| Kemampuan mengulangi volume | < 1% (blok verifikasi standar, 3Sigma) | |
| Nilai Kompensasi Lengkungan Plat Maksimal | ±3mm | |
| Kemampuan mendeteksi GRR | < 10% pada 6o ((+ 50% toleransi, resolusi 5μm) | |
| Tinggi deteksi maksimum | 500 μm | |
| Solusi untuk masalah bayangan | Teknologi pergeseran fase & sistem cahaya terstruktur 3D bidirectional | |
| Metode kompensasi lembaran lentur real-time | Kompensasi lentur lempeng (Z-Tracking+Pad Referencing) | |
| Layar pengujian | Warna (gambar 3D dan 2D ditampilkan bersama-sama) | |
| Peralatan mengemudi | Servomotor + Panduan Sekrup | |
| Kecepatan bergerak | 800mm/s | |
| Ukuran produk terukur minimum | 50mmx50mm | |
| Ukuran maksimum produk yang dapat diukur | 400 mm x 500 mm | |
| Ketebalan PCB | 0.5 ~ 6mm | |
| Penyesuaian lebar jalur | Pengaturan lebar otomatis, penyesuaian lebar manual | |
| Pengiriman papan sirkuit/pembatasan | Pengikat conveyor sabuk/pneumatic clamp | |
| Arah Pengiriman | Dari kiri ke kanan, kanan ke kiri | |
| Ketinggian orbit | 900 ± 20 mm | |
| Konfigurasi Komputer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistem operasi | Ubuntu | |
| Parameter | Ukuran keseluruhan | W1350xD1000xH1600mm (tidak termasuk lampu alarm) |
| Berat badan | 1100KG | |
| Sumber daya | AC220V/50~60Hz/2000W | |
| Tekanan udara | 0.5Mpa | |
| Format Masukan yang Didukung Perangkat Lunak | Mendukung format Gerber (274X), ODB++ | |
| Alat pengelolaan statistik |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Laporan Harian/Minggu/Bulan, SPC real-time& Multiple Display |
|
| Persyaratan Lingkungan | Suhu: 5~40°C, kelembaban relatif: 25%~80% (tanpa es) | |
| Komunikasi peralatan hulu dan hilir | Antarmuka SMEMA standar | |
| Model | XYZ-1000 |
| Kecepatan Pemeriksaan | 1000mm/s |
| Ketebalan PCB | 0.2mm - 6mm |
| Metode Pemeriksaan | Pemeriksaan 3D |
| Ukuran PCB | Max. 500mm X 500mm |
| Sistem Operasi | Windows 10 |
| Antarmuka | Ethernet |
| Keakuratan Pemeriksaan | ± 5 μm |
| Sumber Cahaya | LED |
Mesin AOI adalah alat penting untuk industri manufaktur PCB.Ini adalah sistem inspeksi optik otomatis yang memeriksa papan sirkuit cetak untuk cacat dan memastikan bahwa mereka memenuhi standar industriMesin ini memiliki metode inspeksi 3D yang memungkinkan deteksi yang akurat dan tepat dari setiap kelainan dalam PCB.yang memastikan bahwa PCB memiliki kualitas tertinggi.
Mesin PCB Mento AOI cocok untuk berbagai kesempatan dan skenario aplikasi.dan lembaga penelitian dan pengembanganMesin ini dapat menangani PCB dengan ketebalan mulai dari 0,2 mm hingga 6 mm, membuatnya serbaguna dan cocok untuk berbagai jenis PCB.
Model XYZ-1000 dari Mesin PCB Mento AOI memiliki antarmuka Ethernet, yang memungkinkan konektivitas dan integrasi yang mudah dengan sistem lain.Fitur ini memudahkan penggabungan mesin AOI ke dalam jalur produksi dan alur kerja yang ada.
Kesimpulannya, Mesin PCB Mento AOI adalah sistem inspeksi PCB yang dapat diandalkan dan efisien yang cocok untuk berbagai kesempatan dan skenario aplikasi.penanganan ketebalan PCB yang serbaguna, dan antarmuka Ethernet menjadikannya aset berharga bagi perusahaan manufaktur PCB, produsen produk elektronik, dan lembaga penelitian dan pengembangan.
Produk Mesin PCB AOI kami dilengkapi dengan dukungan dan layanan teknis yang komprehensif, termasuk:
Kami berkomitmen untuk menyediakan pelanggan kami dengan tingkat dukungan tertinggi dan memastikan mesin PCB AOI mereka beroperasi pada kinerja puncak.
Kemasan produk:
Pengiriman:
T: Apa nama merek mesin PCB AOI?
A: Nama merek mesin PCB AOI adalah Mento.
T: Di mana mesin PCB AOI diproduksi?
A: Mesin PCB AOI diproduksi di Cina, Dongguan.
T: Sertifikasi apa yang dimiliki mesin PCB AOI?
A: Mesin PCB AOI disertifikasi dengan ISO9001/ISO14001.
T: Berapa jumlah pesanan minimum untuk Mesin PCB AOI?
A: Jumlah pesanan minimum untuk Mesin PCB AOI adalah 1.
T: Berapa waktu pengiriman untuk Mesin PCB AOI?
A: Waktu pengiriman untuk Mesin PCB AOI adalah 3 minggu.
T: Apa syarat pembayaran untuk Mesin PCB AOI?
A: Syarat pembayaran untuk Mesin PCB AOI sudah online.
T: Apa kemampuan pasokan Mesin AOI PCB?
A: Kapasitas pasokan Mesin PCB AOI adalah 1000/bulan.
T: Apakah harga mesin PCB AOI dapat dinegosiasikan?
A: Ya, harga mesin PCB AOI dapat dinegosiasikan.
