Product Details
Tempat asal: dongguan cina
Nama merek: Mento
Sertifikasi: ISO9001/ISO14001
Nomor model: K3212
Payment & Shipping Terms
Kuantitas min Order: 1
Harga: Negotiable
Kemasan rincian: W1000mmxD1380mmxH1600mm (tanpa kaki 100±20mm)
Waktu pengiriman: 3 minggu
Syarat-syarat pembayaran: online, L/C, T/T
Menyediakan kemampuan: 1000/Bulan
Sumber daya listrik: |
AC 220V, 50HZ |
Sumber Cahaya: |
LED |
Metode Inspeksi: |
Inspeksi 3D |
antarmuka: |
Ethernet |
Kecepatan Pemeriksaan: |
1000mm/dtk |
Jenis kamera: |
CCD resolusi tinggi |
Sumber daya listrik: |
AC 220V, 50HZ |
Sumber Cahaya: |
LED |
Metode Inspeksi: |
Inspeksi 3D |
antarmuka: |
Ethernet |
Kecepatan Pemeriksaan: |
1000mm/dtk |
Jenis kamera: |
CCD resolusi tinggi |

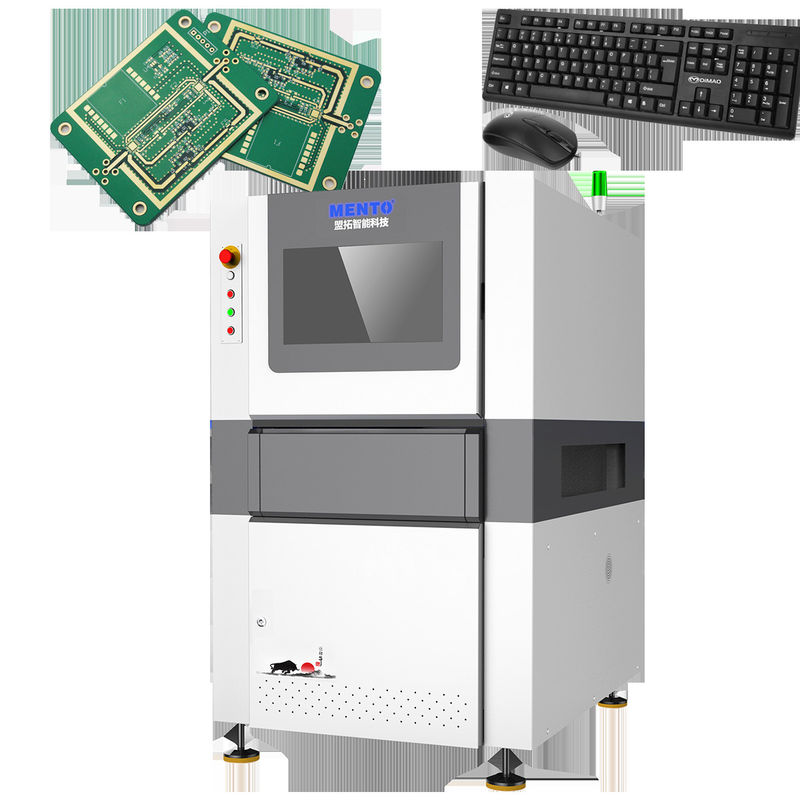

Salah satu fitur yang menonjol dari mesin ini adalah kamera CCD beresolusi tinggi, yang memberikan kualitas gambar terbaik dan memastikan bahwa bahkan detail terkecil ditangkap dengan akurasi tertinggi.Ini memungkinkan AOI PCB Machine untuk mendeteksi bahkan cacat terkecil di permukaan PCB, memastikan bahwa setiap papan sirkuit yang melewati itu adalah kualitas tertinggi.
Mesin PCB AOI juga dirancang dengan kenyamanan dalam pikiran, dengan dimensi kompak 1000mm X 800mm X 1200mm yang memungkinkannya untuk cocok dengan nyaman di ruang kerja mana pun.Antarmuka Ethernet juga memudahkan koneksi ke perangkat dan jaringan lain, memberikan integrasi yang mulus dengan sistem Anda yang ada.
| Pemeriksaan 3D Paste Solder | ||
| Model perangkat | K3212 | |
| Kapasitas deteksi | Item deteksi | Kesalahan cetak, over solder, solder yang tidak cukup, solder bridging, solder paste tailing, anomali bentuk, offset |
| Metode pemindaian | Stop&Go | |
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 12MP |
| Sumber Cahaya | Sumber cahaya DLP ganda (teknologi pergeseran fase raster) dan sumber cahaya merah, hijau dan biru (RGB) | |
| Resolusi | 10μm & 15um (opsional) | |
| Kinerja deteksi | Keakuratan ketinggian (modul kalibrasi) | 1μm (menggunakan blok kalibrasi standar) |
| Kemampuan mengulangi volume | < 1% (blok verifikasi standar, 3Sigma) | |
| Nilai Kompensasi Lengkungan Plat Maksimal | ±3mm | |
| Kemampuan mendeteksi GRR | < 10% pada 6o ((+ 50% toleransi, resolusi 5μm) | |
| Tinggi deteksi maksimum | 500 μm | |
| Solusi untuk masalah bayangan | Teknologi pergeseran fase & sistem cahaya terstruktur 3D bidirectional | |
| Metode kompensasi lembaran lentur real-time | Kompensasi lentur lempeng (Z-Tracking+Pad Referencing) | |
| Layar pengujian | Warna (gambar 3D dan 2D ditampilkan bersama-sama) | |
| Peralatan mengemudi | Servomotor + Panduan Sekrup | |
| Kecepatan bergerak | 800mm/s | |
| Ukuran produk terukur minimum | 50mmx50mm | |
| Ukuran maksimum produk yang dapat diukur | 400 mm x 500 mm | |
| Ketebalan PCB | 0.5 ~ 6mm | |
| Penyesuaian lebar jalur | Pengaturan lebar otomatis, penyesuaian lebar manual | |
| Pengiriman papan sirkuit/pembatasan | Pengikat conveyor sabuk/pneumatic clamp | |
| Arah Pengiriman | Dari kiri ke kanan, kanan ke kiri | |
| Ketinggian orbit | 900 ± 20 mm | |
| Konfigurasi Komputer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistem operasi | Ubuntu | |
| Parameter | Ukuran keseluruhan | W1350xD1000xH1600mm (tidak termasuk lampu alarm) |
| Berat badan | 1100KG | |
| Sumber daya | AC220V/50~60Hz/2000W | |
| Tekanan udara | 0.5Mpa | |
| Format Masukan yang Didukung Perangkat Lunak | Mendukung format Gerber (274X), ODB++ | |
| Alat pengelolaan statistik |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Laporan Harian/Minggu/Bulan, SPC real-time& Multiple Display |
|
| Persyaratan Lingkungan | Suhu: 5~40°C, kelembaban relatif: 25%~80% (tanpa es) | |
| Komunikasi peralatan hulu dan hilir | Antarmuka SMEMA standar | |
| Parameter teknis | Nilai |
|---|---|
| Nama produk | Mesin PCB AOI |
| Ketebalan PCB | 0.2mm - 6mm |
| Ukuran PCB | Max. 500mm X 500mm |
| Antarmuka | Ethernet |
| Resolusi | 10 μm |
| Model | XYZ-1000 |
| Sumber Daya | AC 220V, 50Hz |
| Sistem Operasi | Windows 10 |
| Jenis Kamera | CCD Resolusi Tinggi |
| Metode Pemeriksaan | Pemeriksaan 3D |
| Sumber Cahaya | LED |
Produk ini dirancang untuk memberikan hasil inspeksi yang akurat dan dapat diandalkan untuk papan sirkuit cetak menggunakan teknologi optik canggih.Mesin AOI dapat mendeteksi berbagai cacat seperti komponen yang hilangDengan jenis kamera CCD resolusi tinggi dan akurasi inspeksi ± 5μm, Mesin PCB AOI dapat secara efektif memastikan kualitas produk Anda.
Mesin PCB AOI cocok untuk berbagai kesempatan dan skenario aplikasi produk. Ini dapat digunakan dalam lini produksi produk elektronik, pembuatan PCB, dan perakitan SMT.Produk ini dapat digunakan untuk menguji berbagai PCB seperti PCB sisi ganda, multi-layer, dan fleksibel. antarmuka mesin adalah Ethernet, memungkinkan koneksi mudah ke perangkat dan sistem lain.
Mesin PCB AOI memiliki nama model XYZ-1000 dan dimensi 1000mm X 800mm X 1200mm, membuatnya kompak dan mudah dipasang di ruang kerja mana pun.produk ini dapat memenuhi permintaan berbagai industri.
Dengan demikian, mesin PCB AOI adalah sistem inspeksi PCB yang dapat diandalkan dan efisien yang dapat memberikan hasil inspeksi yang akurat dan dapat diandalkan.Ini cocok untuk berbagai kesempatan dan skenario aplikasi produkJika Anda mencari solusi yang dapat diandalkan dan efisien untuk metode pengujian PCB Anda,Mesin AOI PCB dari Mento adalah produk yang sempurna untuk Anda.
Produk mesin PCB AOI dilengkapi dengan dukungan teknis dan layanan untuk memastikan kinerja optimal dan meminimalkan waktu henti.Tim ahli kami tersedia untuk memberikan bantuan dan bimbingan di bidang berikut:
Kami berkomitmen untuk memberikan layanan pelanggan yang luar biasa dan memastikan bahwa pelanggan kami mendapatkan hasil maksimal dari investasi mereka.
Mesin AOI PCB dikemas dengan aman dalam kotak kardus dengan bantalan busa untuk mencegah kerusakan selama pengiriman.
Pengiriman:
Kami menawarkan pengiriman gratis untuk Mesin PCB AOI ke semua lokasi di Amerika Serikat. Untuk pesanan internasional, biaya pengiriman akan dihitung saat checkout.Waktu pengiriman dapat bervariasi tergantung pada tujuan, tetapi biasanya membutuhkan waktu 3-5 hari kerja di AS dan 7-14 hari kerja untuk pesanan internasional.
T: Apa nama merek mesin PCB AOI ini?
A: Nama merek dari Mesin PCB AOI ini adalah Mento.
T: Di mana mesin PCB AOI ini diproduksi?
A: Mesin PCB AOI ini diproduksi di China Dongguan.
T: Apakah mesin PCB AOI ini bersertifikat?
A: Ya, Mesin PCB AOI ini disertifikasi dengan ISO9001/ISO14001.
T: Berapa jumlah pesanan minimum untuk Mesin PCB AOI ini?
A: Jumlah pesanan minimum untuk Mesin PCB AOI ini adalah 1.
T: Apa kisaran harga untuk mesin PCB AOI ini?
A: Harga untuk Mesin PCB AOI ini dapat dinegosiasikan.
T: Berapa waktu pengiriman untuk Mesin PCB AOI ini?
A: Waktu pengiriman untuk Mesin PCB AOI ini adalah 1 minggu.
T: Apa syarat pembayaran untuk Mesin PCB AOI ini?
A: Syarat pembayaran untuk Mesin PCB AOI ini sudah online.
T: Apa kemampuan pasokan untuk Mesin PCB AOI ini?
A: Kapasitas pasokan untuk Mesin PCB AOI ini adalah 1000/bulan.
