Product Details
Tempat asal: dongguan cina
Nama merek: Mento
Sertifikasi: ISO9001/ISO14001
Nomor model: k3205
Payment & Shipping Terms
Kuantitas min Order: 1
Harga: Negotiable
Kemasan rincian: W1000mmxD1380mmxH1600mm (tanpa kaki 100±20mm)
Waktu pengiriman: 3 minggu
Syarat-syarat pembayaran: on line
Menyediakan kemampuan: 1000/Bulan
Perangkat lunak: |
Antarmuka pengguna intuitif |
Jenis inspeksi: |
Sambungan Solder, Komponen, Cacat |
Berat badan: |
1100 kg |
Dimensi: |
L 1300 XW 1300 XH 1500 Mm |
Sistem Operasi: |
Windows 10 |
Ketebalan PCB: |
0,5 - 5mm |
Sumber daya listrik: |
AC 220V, 50/60HZ |
Jenis kamera: |
Kamera Digital 3D |
Perangkat lunak: |
Antarmuka pengguna intuitif |
Jenis inspeksi: |
Sambungan Solder, Komponen, Cacat |
Berat badan: |
1100 kg |
Dimensi: |
L 1300 XW 1300 XH 1500 Mm |
Sistem Operasi: |
Windows 10 |
Ketebalan PCB: |
0,5 - 5mm |
Sumber daya listrik: |
AC 220V, 50/60HZ |
Jenis kamera: |
Kamera Digital 3D |
Fitur AOI online
1. Kinerja biaya tinggi
2. standar 5 juta eksposur global kamera warna industri
3. Perusahaan pertama di Cina yang menggunakan lensa telecentric diameter besar (bisa ditargetkan pada produk)
4Sistem optik yang dikembangkan secara independen (konsistensi sumber cahaya)
5. Stabilitas tinggi platform casting terintegrasi
Lingkup aplikasi: pemeriksaan sendi solder dan perangkat dipasang
Salah satu fitur utama mesin inspeksi 3D AOI adalah metode penyelarasan otomatisnya, yang memastikan bahwa papan diselaraskan dengan akurat untuk inspeksi.Ini menghilangkan kebutuhan untuk penyelarasan manual, menghemat waktu dan sumber daya produsen.
Kamera digital 3D yang digunakan dalam mesin memberikan gambar resolusi tinggi yang memungkinkan deteksi bahkan cacat terkecil pada PCB.Jenis kamera ini lebih unggul dari kamera 2D tradisional yang digunakan dalam mesin inspeksi lainnya, karena memberikan gambar dengan kedalaman dan kejelasan yang lebih besar.
Perangkat lunak yang digunakan dalam mesin 3D AOI memiliki antarmuka pengguna yang intuitif, sehingga memudahkan operator untuk menggunakan dan menavigasi.memungkinkan produsen untuk dengan cepat mengidentifikasi dan menyelesaikan masalah dengan PCB merekaMesin ini juga kompatibel dengan sistem operasi Windows 10, sehingga mudah untuk mengintegrasikan ke dalam proses manufaktur yang ada.
Mesin inspeksi 3D AOI adalah solusi yang andal dan efisien bagi produsen yang ingin meningkatkan proses inspeksi PCB mereka.dan perangkat lunak intuitif memberikan data inspeksi yang akurat dan rinci, memungkinkan produsen untuk mengidentifikasi dan menyelesaikan cacat dengan cepat dan efisien.
| Model perangkat | K3205 | |
| Kapasitas deteksi | Item deteksi | Kesalahan cetak, over solder, solder yang tidak cukup, solder bridging, solder paste tailing, anomali bentuk, offset |
| Metode pemindaian | Stop&Go | |
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 5MP |
| Sumber Cahaya | Sumber cahaya DLP ganda (teknologi pergeseran fase raster) dan sumber cahaya merah, hijau dan biru (RGB) | |
| Resolusi | 10μm & 15um (opsional) | |
| Kinerja deteksi | Keakuratan ketinggian (modul kalibrasi) | 1μm (menggunakan blok kalibrasi standar) |
| Kemampuan mengulangi volume | < 1% (blok verifikasi standar, 3Sigma) | |
| Nilai Kompensasi Lengkungan Plat Maksimal | ±3mm | |
| Kemampuan mendeteksi GRR | < 10% pada 6o ((+ 50% toleransi, resolusi 5μm) | |
| Tinggi deteksi maksimum | 500 μm | |
| Solusi untuk masalah bayangan | Teknologi pergeseran fase & sistem cahaya terstruktur 3D bidirectional | |
| Metode kompensasi lembaran lentur real-time | Kompensasi lentur lempeng (Z-Tracking+Pad Referencing) | |
| Layar pengujian | Warna (gambar 3D dan 2D ditampilkan bersama-sama) | |
| Peralatan mengemudi | Servomotor + Panduan Sekrup | |
| Kecepatan bergerak | 800mm/s | |
| Ukuran produk terukur minimum | 50mmx50mm | |
| Ukuran maksimum produk yang dapat diukur | 400 mm x 500 mm | |
| Ketebalan PCB | 0.5 ~ 6mm | |
| Penyesuaian lebar jalur | Pengaturan lebar otomatis, penyesuaian lebar manual | |
| Pengiriman papan sirkuit/pembatasan | Pengikat conveyor sabuk/pneumatic clamp | |
| Arah Pengiriman | Dari kiri ke kanan, kanan ke kiri | |
| Ketinggian orbit | 900 ± 20 mm | |
| Konfigurasi Komputer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistem operasi | Ubuntu | |
| Parameter | Ukuran keseluruhan | W1350xD1000xH1600mm (tidak termasuk lampu alarm) |
| Berat badan | 1100KG | |
| Sumber daya | AC220V/50~60Hz/2000W | |
| Tekanan udara | 0.5Mpa | |
| Format Masukan yang Didukung Perangkat Lunak | Mendukung format Gerber (274X), ODB++ | |
| Alat pengelolaan statistik |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Laporan Harian/Minggu/Bulan, SPC real-time& Multiple Display |
|
| Persyaratan Lingkungan | Suhu: 5~40°C, kelembaban relatif: 25%~80% (tanpa es) | |
| Komunikasi peralatan hulu dan hilir | Antarmuka SMEMA standar | |
Mesin inspeksi 3D AOI ini adalah solusi sempurna untuk peralatan PCB AOI.Produsen peralatan aoi kami telah merancang produk dengan antarmuka pengguna intuitif yang menyederhanakan proses inspeksi 3DDengan area inspeksi hingga 510 x 510 mm dan kamera digital 3D, mesin ini memberikan hasil inspeksi yang akurat dan efisien.
| Metode penyelarasan: | Perataan Otomatis |
| Resolusi: | 10 μm |
| Jenis kamera: | Kamera Digital 3D |
| Dimensi: | L 1300 X W 1300 X H 1500 mm |
| Sistem operasi: | Windows 10 |
| Metode Pemeriksaan: | Pemeriksaan 3D |
| Berat: | 800 Kg |
| Daerah inspeksi: | Hingga 510 X 510 mm |
| Ketebalan PCB: | 0.5 - 5 mm |
| Jenis Pemeriksaan: | Solder Joint, Komponen, Cacat |

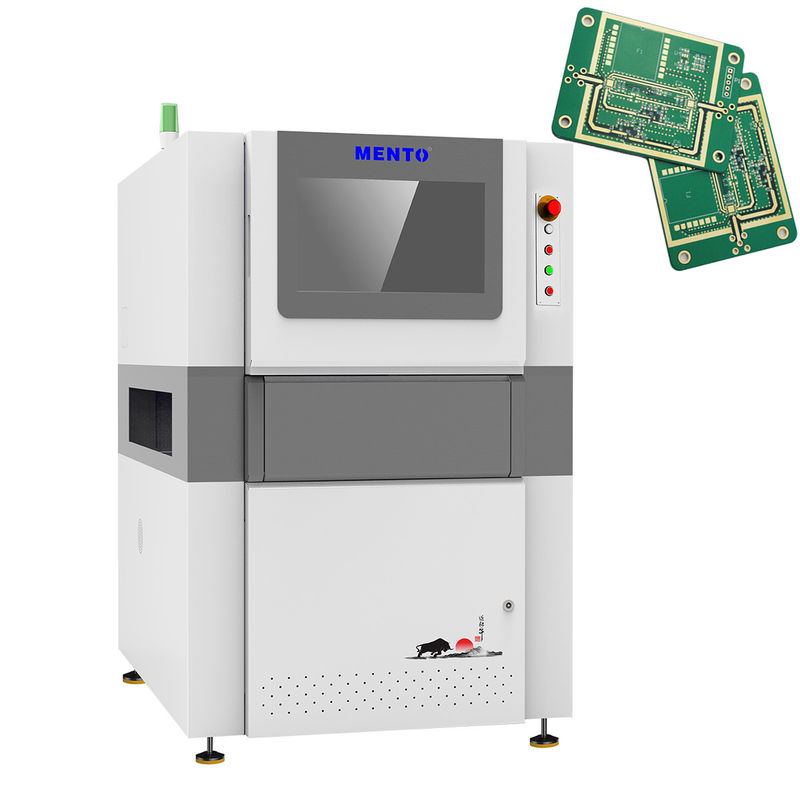

Mesin Mento-01 3D AOI adalah teknologi canggih yang digunakan dalam industri elektronik untuk inspeksi PCB.pesawat terbangMesin ini diproduksi di Dongguan, Cina dan disertifikasi dengan ISO9001/ISO14001 untuk standar kualitasnya.
Mesin Mento-01 3D AOI dirancang untuk inspeksi PCB AOI yang akurat dan efisien. Mesin ini menggunakan kamera resolusi tinggi dan pencahayaan RGB LED untuk mendeteksi cacat seperti hilang, bergeser,dan komponen yang tidak selarasTeknologi inspeksi 3D memungkinkan untuk mendeteksi bahkan variasi terkecil dalam bentuk komponen dan posisi,memastikan tingkat akurasi yang tinggi dalam proses inspeksi.
Mesin Mento-01 3D AOI cocok untuk berbagai skenario inspeksi PCB, termasuk inspeksi pra-reflow dan pasca-reflow, dan inspeksi pasca soldering gelombang.Mesin ini juga mampu memeriksa PCB dengan ketebalan kisaran 0.5 - 5 mm. Ini adalah sistem inspeksi PCB yang ideal untuk produsen yang membutuhkan akurasi dan efisiensi tinggi dalam proses produksi mereka.
Mesin 3D AOI Mento-01 memiliki resolusi 10 μm dan memiliki dimensi L 1300 X W 1300 X H 1500 mm. Beratnya 800 kg,membuatnya mesin yang kokoh dan tahan lama yang dapat menahan penggunaan beratMesin ini memiliki kapasitas pasokan 1000/bulan dan dapat dikirim dalam waktu 1 minggu dari waktu pesanan.
Mesin Mento-01 3D AOI dilengkapi dengan perangkat lunak yang mudah digunakan yang memungkinkan pemrograman dan penyesuaian parameter inspeksi yang mudah.Mesin dapat dengan mudah diintegrasikan ke dalam lini produksi yang ada dan dapat bekerja dengan berbagai ukuran dan bentuk PCBMesin ini juga dilengkapi dengan antarmuka yang ramah pengguna yang memungkinkan pemeliharaan dan pemecahan masalah yang mudah.
Kesimpulannya, Mesin Mento-01 3D AOI adalah sistem inspeksi PCB terbaik yang cocok untuk berbagai bidang manufaktur.dan efisiensi membuatnya menjadi pilihan ideal bagi produsen yang membutuhkan hasil inspeksi yang dapat diandalkan dan konsistenMesin ini adalah aset yang berharga untuk setiap lini produksi yang membutuhkan inspeksi AOI PCB.
Mesin 3D AOI dilengkapi dengan teknologi terbaru untuk memberikan hasil inspeksi berkualitas tinggi untuk berbagai jenis komponen elektronik, papan sirkuit cetak, dan perakitan.Produk kami dukungan teknis dan layanan termasuk:
Our team of experienced engineers and technicians are dedicated to ensuring that your 3D AOI machine operates at its best performance and that you receive the best technical support and services possible.
Kemasan produk:
Mesin 3D AOI akan dikemas dalam kotak karton yang kokoh dengan sisipan busa untuk melindungi mesin selama transportasi.Mesin juga akan dibungkus plastik untuk mencegah kerusakan dari kelembaban atau debuPaket ini akan mencakup manual pengguna dan kabel listrik.
Pengiriman:
Mesin 3D AOI akan dikirim melalui layanan kurir yang dapat diandalkan untuk memastikan pengiriman yang aman dan tepat waktu.Pelanggan akan menerima nomor pelacakan untuk memantau kemajuan pengiriman mereka.
T1: Apa nama merek mesin 3D AOI ini?
A1: Nama merek mesin 3D AOI ini adalah Mento.
T2: Apa nomor model mesin ini?
A2: Nomor model mesin ini adalah Mento-01.
T3: Di mana mesin ini diproduksi?
A3: Mesin ini diproduksi di China Dongguan.
Q4: Apakah mesin ini memiliki sertifikasi?
A4: Ya, mesin ini disertifikasi dengan ISO9001/ISO14001.
Q5: Berapa jumlah pesanan minimum untuk mesin ini?
A5: Jumlah pesanan minimum untuk mesin ini adalah 1.
T6: Apakah harga dapat dinegosiasikan untuk mesin ini?
A6: Ya, harga untuk mesin ini dapat dinegosiasikan.
T7: Berapa waktu pengiriman untuk mesin ini?
A7: Waktu pengiriman untuk mesin ini adalah 1 minggu.
Q8: Apa syarat pembayaran untuk mesin ini?
A8: Syarat pembayaran untuk mesin ini sudah online.
Q9: Apa kemampuan pasokan untuk mesin ini?
A9: Kemampuan pasokan untuk mesin ini adalah 1000/bulan.
