Product Details
Tempat asal: Dongguan
Nama merek: MENTO
Sertifikasi: FCC.ROHS,CCC
Nomor model: K2005DW
Payment & Shipping Terms
Kuantitas min Order: 3
Kemasan rincian: L1140mmxD1400mmxH1600mm
Waktu pengiriman: 20 hari kerja
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 10pcs+20 hari kerja
Sistem Operasi: |
Windows |
Lingkungan: |
10-40 ℃ |
Sumber udara: |
0.4-0.6MPa |
Berat badan: |
900KG |
Ketebalan PCB: |
0.5-6mm |
Sumber optik: |
RGB + W empat warna integral |
Artikel: |
Mesin PCB SMT AOI, Sistem AOI |
Pengiriman: |
pengiriman tepat waktu |
Aplikasi: |
Solder Paste Optical Inspection-SPI |
Kegunaan: |
Penggunaan industri - Jalur Perakitan SMT |
Metode pencahayaan: |
LED |
Model: |
ABC-123 |
Presisi: |
Keakuratan Tinggi |
Sistem Operasi: |
Windows |
Lingkungan: |
10-40 ℃ |
Sumber udara: |
0.4-0.6MPa |
Berat badan: |
900KG |
Ketebalan PCB: |
0.5-6mm |
Sumber optik: |
RGB + W empat warna integral |
Artikel: |
Mesin PCB SMT AOI, Sistem AOI |
Pengiriman: |
pengiriman tepat waktu |
Aplikasi: |
Solder Paste Optical Inspection-SPI |
Kegunaan: |
Penggunaan industri - Jalur Perakitan SMT |
Metode pencahayaan: |
LED |
Model: |
ABC-123 |
Presisi: |
Keakuratan Tinggi |

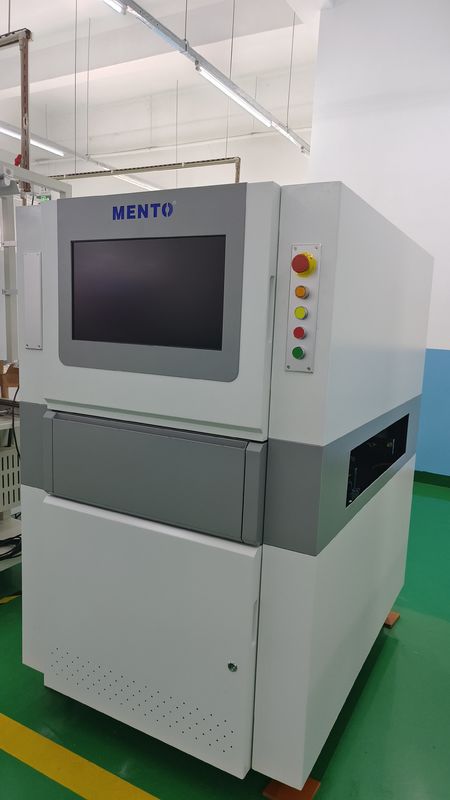

Seri K20 ke bawah Inspeksi Optik Otomatis
| Model perangkat | K2005DW | |
| Kapasitas deteksi | Item deteksi | CHIP komponen tubuh, CHIP komponen solder sendi, karakter, DIP solder sendi |
| Komponen terkecil | CHIP: 0201 Pitch:0.3mm | |
| Metode deteksi | Debugging parameter algoritma, pembelajaran mesin | |
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 5MP |
| Lensa telesentris | 0.22X/0.17X | |
| Resolusi | 15um/20um/25um | |
| FOV | 36x30mm/48x40mm/61x51mm | |
| Kecepatan deteksi | 3FOV/s | |
| Sistem perangkat lunak | Sistem operasi | Windows 10 |
| Sifat mekanik | Ketebalan PCB | 0.3 ~ 10mm ((warpage ≤ 5mm) |
| Tinggi komponen | 180mm atas, 30mm bawah (tinggi khusus dapat disesuaikan) | |
| Peralatan mengemudi | Servo motor + sekrup bola + geser linier | |
| Kecepatan bergerak | Maks.600mm/s | |
| Keakuratan posisi | ≤8um ((setelah kalibrasi) | |
| Kereta api transportasi PCB | Ketinggian transportasi rel PCB: 900±20mm (dari tanah ke permukaan transportasi rel panduan PCB) | |
| Ukuran maksimum PCB: 510mmx460mm | ||
| Jarak minimum PCB: ≤90mm | ||
| Parameter | Sumber daya | AC220V/50Hz/2000W |
| Ukuran keseluruhan | W1140mmxD1400mmxH1600mm (tidak termasuk kaki 100±20mm) | |
| Berat badan | ≈ 700KG | |
| Tekanan udara | ≥ 0,5MPa | |
| Persyaratan Lingkungan | Suhu: 5~40°C, kelembaban relatif 25%~80% (tanpa es) | |
| Komunikasi peralatan hulu dan hilir | Antarmuka SMEMA standar | |
Desain platform ilmiah
Desain jalur bergerak grinding grade
Keakuratan pengulangan dan akurasi posisi tinggi, kebisingan rendah.
Desain sistem kontrol gerak presisi tinggi
Menghindari kehilangan data dari sistem gerak, memastikan kecepatan tinggi dan operasi yang stabil, dan secara efektif meningkatkan kecepatan akselerasi gerak dan perlambatan.
Fitur Produk - Sistem Penglihatan
Kamera industri
Kamera digital industri multi-frame berkecepatan tinggi.
Pengontrol sumber cahaya arus konstan
Kontroler digital arus konstan loop tertutup penuh memastikan stabilitas dan keseragaman kecerahan sumber cahaya.
Sistem optik telesentris
Kedalaman medan tinggi, distorsi rendah, piksel penuh, desain resolusi tetap.
Kemampuan inspeksi produk
1. Bagian yang salah 2. Bagian yang hilang 3. Kebalikan 4. Pengelasan virtual 5. Lubang timah 6. Kolinearitas 7. Pengelasan palsu 8. Pedikel 9. Kurang timah
10. continuous tin 11. DIP solder joint less tin 12. posisi offset 13. DIP bocor plug-in 14.
Fungsi docking data MES dan sistem SPC yang kuat
1. Statistik real-time dari 10 komponen alarm teratas
2Mengaktifkan pengaturan alarm menghitung untuk secara otomatis menghentikan peralatan hulu.
3. Ekspor seluruh gambar papan dari setiap PCB dalam waktu nyata untuk pelacakan selanjutnya
4Interface MES yang dikembangkan secara lokal mendukung format standar dan disesuaikan.
