Product Details
Tempat asal: Dongguan
Nama merek: MENTO
Sertifikasi: FCC.ROHS,CCC
Nomor model: K2012DT
Payment & Shipping Terms
Kuantitas min Order: 3
Kemasan rincian: W1000mmxD1380mmxH1600mm (tanpa kaki 100±20mm)
Resolusi: |
10 mikron |
Sumber daya listrik: |
110-240V AC, 50/60Hz |
Sistem Operasi: |
Windows |
Kecepatan Pemeriksaan: |
Hingga 1000 mm²/detik |
Fungsi: |
Mendeteksi cacat pada papan sirkuit tercetak |
Jenis kamera: |
CCD resolusi tinggi |
Aplikasi: |
Inspeksi Optik Otomatis |
Dimensi: |
1200mm X 800mm X 1500mm |
Resolusi: |
10 mikron |
Sumber daya listrik: |
110-240V AC, 50/60Hz |
Sistem Operasi: |
Windows |
Kecepatan Pemeriksaan: |
Hingga 1000 mm²/detik |
Fungsi: |
Mendeteksi cacat pada papan sirkuit tercetak |
Jenis kamera: |
CCD resolusi tinggi |
Aplikasi: |
Inspeksi Optik Otomatis |
Dimensi: |
1200mm X 800mm X 1500mm |

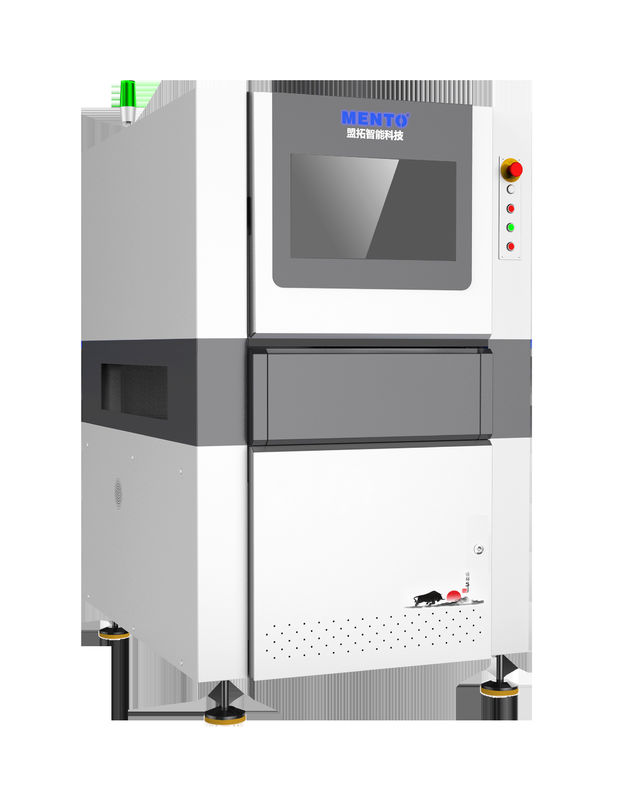

| 2D Automated Optical Inspection Online jalur ganda | ||
| Model | K2012DT | |
| Uji Kemampuan | Item pengujian | CHIP komponen tubuh, CHIP komponen solder sendi, karakter, DIP solder sendi |
| Komponen minimum | CHIP: 01005 Pitch:0.3mm | |
| Metode Deteksi | Algoritma Debugging Parameter, Pembelajaran Mesin | |
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 12MP |
| Lensa Telesentris | 0.36X/0.23X | |
| Resolusi | 10um/15um | |
| FOV | 40x30mm /60x45mm | |
| Kecepatan Deteksi | 3FOV/s | |
| Sistem perangkat lunak | Sistem Operasi | Windows10 |
| Sifat Mekanis | Ketebalan PCB | 0.3 ~ 10mm ((Warp ≤ 5mm) |
| Tinggi komponen | Atas 30mm, bawah 84mm (tinggi khusus dapat disesuaikan) | |
| Perangkat penggerak | Servomotor+Ball Screw+Linear Guideway | |
| Kecepatan bergerak | Maks.600mm/s | |
| Keakuratan posisi | ≤8um ((setelah kalibrasi) | |
| Panduan transportasi PCB | Ketinggian pengangkutan PCB rel:900+20mm ((dari tanah ke permukaan pengangkutan PCB rel) | |
|
Ukuran maksimum PCB: 600mmxW300mm (dual rail, double PCB) 600mmxW580mm (rail tunggal, PCB tunggal) |
||
| Jarak minimum antara PCB:≤90mm | ||
| Parameter | Metode pengerasan | AC220V/50Hz/2000W |
| Layar deteksi | W1000mmxD1380mmxH1600mm ((tanpa kaki 100±20mm) | |
| Keakuratan | 1100KG | |
| Keakuratan pengukuran ulang | ≥ 0,5MPa | |
| Ukuran cincin wafer | Suhu:5~40°C, kelembaban relatif 25%~80% ((tidak ada es) | |
| Jumlah wafer yang ditangani secara bersamaan | Antarmuka SMEMA standar | |
Fitur Produk - Sistem Penglihatan
Kemampuan pengujian produk ((Online Dual-Track)
1.Misplacement 2. missing component 3. polarity reversal 4. non-wetting 5. solder hole 6. collinear anomaly 7. poor soldering 8. pin warpage
9. Tidak mencukupi pengelasan 10. Sirkuit pendek 11. Offset 12. komponen DIP hilang 13. pin DIP tidak diperpanjang...
Pergeseran posisi Komponen yang hilang Polaritas pembalikan Non-Wetting Pin Warpage
Komponen pendeteksian kolinear ((Online monorail/1.2m monorel online)
1. Hitung sudut rotasi komponen
2. Hitung kisaran antara offset maksimum dan minimum dari komponen
3. Jarak antara komponen
4. Jarak antara komponen dan titik acuan atau garis
Deteksi kolinearitas (kolinearitas, jarak absolut, kisaran kolinearitas, jarak lurus)
Fungsi docking data MES dan sistem SPC yang kuat
1. Statistik real-time dari 10 komponen alarm teratas
2Mengaktifkan pengaturan alarm menghitung untuk secara otomatis menghentikan peralatan hulu.
3. Ekspor seluruh gambar papan dari setiap PCB dalam waktu nyata untuk pelacakan selanjutnya
4Interface MES yang dikembangkan secara lokal mendukung format standar dan disesuaikan.
Modus penghematan tenaga kerja
Melalui transmisi data dan metode lainnya, satu orang dapat melihat data alarm AOI dari beberapa jalur, sehingga mewujudkan mode penyelamatan manusia.
