Product Details
Tempat asal: Dongguan
Nama merek: MENTO
Sertifikasi: FCC.ROHS,CCC
Nomor model: K2005
Payment & Shipping Terms
Kuantitas min Order: 3
Kemasan rincian: L1000mmxD1380mmxH1600mm
Waktu pengiriman: 20 hari kerja
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 10pcs+20 hari kerja
Kecepatan deteksi: |
0.6 FOV/detik |
Presisi: |
Keakuratan Tinggi |
Kamera: |
5MP, berwarna |
Tampilan: |
Layar FHD 23,8 inci |
Jenis kamera: |
CCD |
Berat badan: |
500kg |
Kegunaan: |
Penggunaan industri (SMT) |
PCBA: |
50*50~400*266mm |
Arah transportasi: |
LR atau RL |
Pelabuhan: |
Shenzhen |
Aplikasi: |
SPI Inspeksi Optik Tempel Solder |
Fitur: |
Perlengkapan Jalur Duel |
Spesifikasi optik: |
FOV:400*266mm |
Ukuran mesin: |
L1080 X D1390 X T1840(mm) |
Kekuatan: |
Elektronik |
Kecepatan deteksi: |
0.6 FOV/detik |
Presisi: |
Keakuratan Tinggi |
Kamera: |
5MP, berwarna |
Tampilan: |
Layar FHD 23,8 inci |
Jenis kamera: |
CCD |
Berat badan: |
500kg |
Kegunaan: |
Penggunaan industri (SMT) |
PCBA: |
50*50~400*266mm |
Arah transportasi: |
LR atau RL |
Pelabuhan: |
Shenzhen |
Aplikasi: |
SPI Inspeksi Optik Tempel Solder |
Fitur: |
Perlengkapan Jalur Duel |
Spesifikasi optik: |
FOV:400*266mm |
Ukuran mesin: |
L1080 X D1390 X T1840(mm) |
Kekuatan: |
Elektronik |

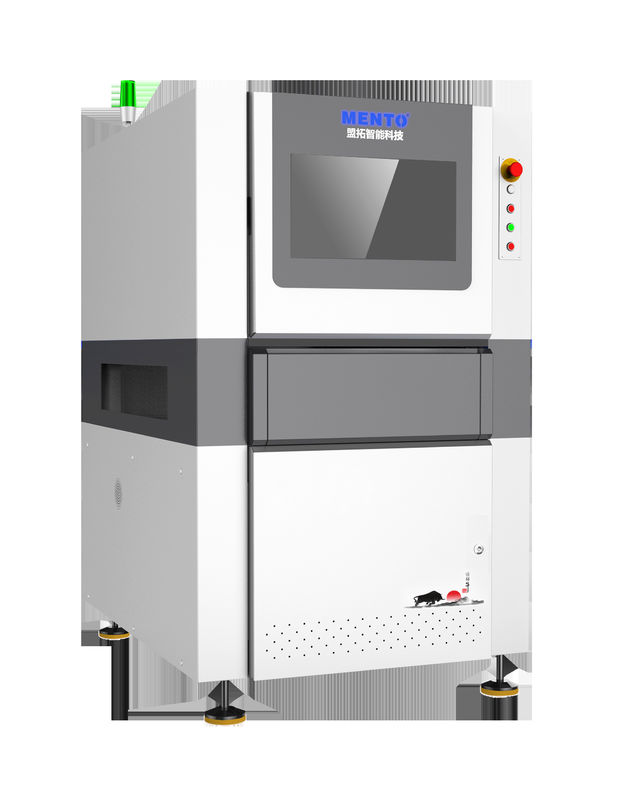

| Inspeksi optik 2D otomatis Online Single-Track | |||
| Model | K2005 | ||
| Uji Kemampuan | Item pengujian | CHIP komponen tubuh, CHIP komponen solder sendi, karakter, DIP solder sendi | |
| Komponen minimum | CHIP: 01005 Pitch:0.3mm | ||
| Metode Deteksi | Deep Learning, Pengolahan Gambar | ||
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 5MP | |
| Lensa Telesentris | 0.345X/0.22X/0.17X | ||
| Resolusi | 10um/15um/20um | ||
| FOV | 24x20mm/36x30mm/48x40mm | ||
| Kecepatan Deteksi | 3FOV/s | ||
| Sistem perangkat lunak | Sistem Operasi | Ubuntu 20.04 | |
| Sifat Mekanis | Ketebalan PCB | 0.3 ~ 10mm ((Warp ≤ 5mm) | |
| Tinggi komponen | Atas 30mm, bawah 84mm (tinggi khusus dapat disesuaikan) | ||
| Perangkat penggerak | Servomotor+Ball Screw+Linear Guideway | ||
| Kecepatan bergerak | Maks.600mm/s | Max.800mm/s | |
| Keakuratan posisi | ≤8um ((setelah kalibrasi) | ||
| Panduan transportasi PCB | Ketinggian pengangkutan PCB rel:900+20mm ((dari tanah ke permukaan pengangkutan PCB rel) | ||
| 600mmx700mm | |||
| Jarak minimum antara PCB:≤90mm | |||
| Parameter | Metode pengerasan | AC220V/50Hz/2000W | |
| Layar deteksi | W1000mmxD1380mmxH1600mm ((tanpa kaki 100±20mm) | ||
| Keakuratan | 1100KG | ||
| Keakuratan pengukuran ulang | ≥ 0,5MPa | ||
| Ukuran cincin wafer | Suhu:5~40°C, kelembaban relatif 25%~80% ((tidak ada es) | ||
| Jumlah wafer yang ditangani secara bersamaan | Antarmuka SMEMA standar | ||
Fitur Produk - Sistem Penglihatan (Online)Single-Track)
Kemampuan pengujian produk ((Online Single-Track)
9. Tidak mencukupi pengelasan 10. Sirkuit pendek 12. Offset 13. komponen DIP hilang 14. pin DIP tidak diperpanjang....
Pergeseran posisi Komponen yang hilang Polaritas pembalikan Non-Wetting Pin Warpage
Normal Pin float Tidak cukup Soldering Bridging
Pemrograman cepat (Online)Single-Track)
1. Mengimpor database secara otomatis
2. Penyesuaian parameter seluruh papan
3. Link satu klik ke perpustakaan publik untuk komponen 4. Perpustakaan standar
Pemrograman offline ((OnlineSingle-Track)
Online dan offline (kantor) pengaturan parameter mesin tanpa henti.
komponenckeseragamanDeteksi (Online)Single-Track/1.2m onlineSingle-Track)
1. Hitung sudut rotasi komponen
2. Hitung kisaran antara offset maksimum dan minimum dari komponen
3. Jarak antara komponen
4. Jarak antara komponen dan titik acuan atau garis
Deteksi kolinearitas (kolinearitas, jarak absolut, kisaran kolinearitas, jarak komponen)
MES yang komprehensifdataakuantarmukackemampuandan sistem SPC yang kuat.(OnlineSingle-Track)
1. Statistik real-time dari 10 komponen alarm utama
2Mengaktifkan pengaturan alarm menghitung untuk secara otomatis menghentikan peralatan hulu.
3. Ekspor seluruh gambar papan dari setiap PCB dalam waktu nyata untuk pelacakan selanjutnya
4Interface MES yang dikembangkan secara lokal mendukung format standar dan disesuaikan.
Ringkasan Total persentase 10 jenis cacat Top 10 komponen cacat Top 10 komponen positif palsu Pareto grafik 10 jenis cacat
Menghemat tenaga kerjamodus
Melalui transmisi data dan metode lainnya, satu orang dapat meninjau data alarm AOI dari beberapa jalur, sehingga mewujudkan mode penghematan tenaga kerja.
Solder Paste Printer SPI Chip mount Pre-reflow AOI Reflow oven Post-reflow AOI Collector
Fitur Produk - Platform Peralatan
Jalur tiga bagian dapat dilepas dan dapat diubah sesuai dengan panjang produk.
1Platform casting integral secara efektif menghilangkan tekanan struktural dan meletakkan dasar untuk akurasi mesin dan stabilitas.
2. Pull-out platform komponen kontrol elektronik membuat pemeliharaan lebih user-friendly.
3Desain penampilan profesional dan indah, lebih sesuai dengan ergonomis dan estetika visual.
Kemampuan inspeksi produk
Kesalahan penempatan offset miring cacat umum
Komponen yang hilang Socket offset Diode offset Lem yang tidak cukup lem offset
