Deskripsi produk:
Metode inspeksi 3D kami memungkinkan untuk pemeriksaan yang lebih tepat dari papan Anda dibandingkan dengan metode inspeksi 2D tradisional Anda akan dapat mendeteksi cacat seperti led diangkat, batu nisan,dan bahkan retakan mikro yang akan dilewatkan oleh pemeriksaan 2D.

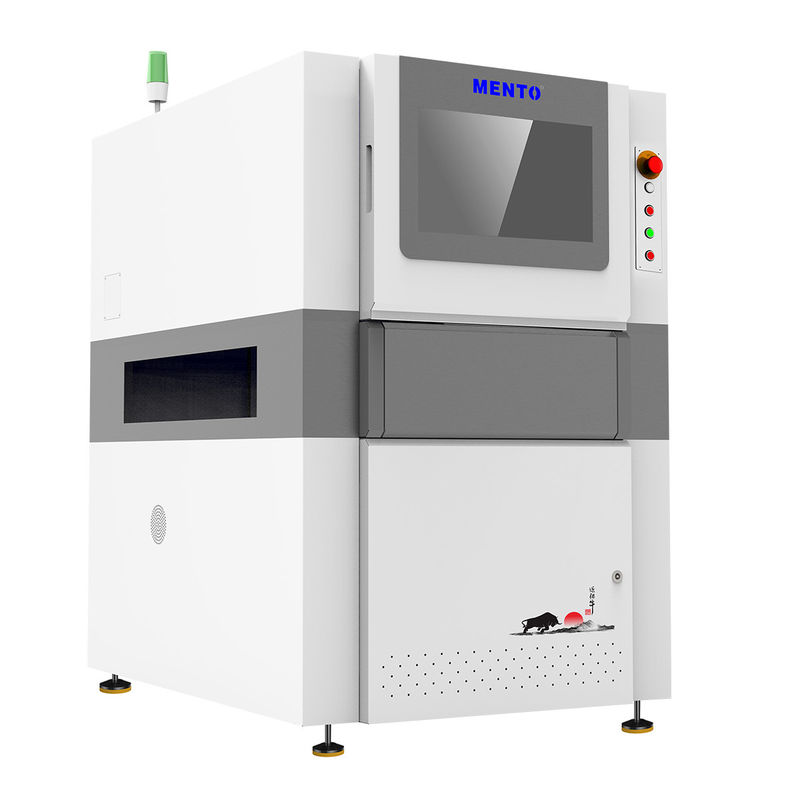

Daerah inspeksi mesin 3D AOI kami adalah hingga 510 x 510 mm, membuatnya cocok untuk memeriksa berbagai ukuran PCB.Ini berarti Anda tidak perlu khawatir tentang berinvestasi dalam beberapa mesin untuk menutupi semua kebutuhan inspeksi Anda.
Pencahayaan LED RGB pada mesin kami memberikan pencahayaan yang cerah dan merata untuk papan Anda, memastikan bahwa bahkan cacat terkecil terlihat oleh kamera digital 3D kami.Jenis kamera ini memungkinkan untuk pemeriksaan yang lebih akurat dan rinci dari papan Anda.
Secara keseluruhan, mesin 3D AOI kami adalah solusi top-of-the-line untuk kebutuhan pemeriksaan PCB Anda.dan pencahayaan LED RGB canggih dan kamera digital 3D, Anda dapat yakin bahwa PCB Anda akan diperiksa secara menyeluruh untuk setiap cacat. Percayalah pada keahlian kami sebagai produsen peralatan AOI untuk memberi Anda teknologi inspeksi PCB AOI terbaik.
| Model perangkat |
K3412 |
| Kapasitas deteksi |
Item deteksi |
|
| Metode pemindaian |
Stop&Go |
| Sistem optik |
Kamera |
Kamera industri berwarna berkecepatan tinggi 12MP |
| Sumber Cahaya |
4 Sumber cahaya DLP (teknologi pergeseran fase raster) dan sumber cahaya merah, hijau dan biru (RGB) |
| Resolusi |
10μm & 15um (opsional) |
| Kemampuan mengulangi volume |
< 1% (blok verifikasi standar, 3Sigma) |
| Nilai Kompensasi Lengkungan Plat Maksimal |
±3mm |
| Kemampuan mendeteksi GRR |
< 10% pada 6o ((+ 50% toleransi, resolusi 5μm) |
| Tinggi deteksi maksimum |
20mm/40mm |
| Solusi untuk masalah bayangan |
Teknologi pergeseran fase & sistem cahaya terstruktur 3D bidirectional |
| Metode kompensasi lembaran lentur real-time |
Kompensasi lentur lempeng (Z-Tracking+Pad Referencing) |
| Layar pengujian |
Warna (gambar 3D dan 2D ditampilkan bersama-sama) |
| Peralatan mengemudi |
Servomotor + Panduan Sekrup |
| Kecepatan bergerak |
800mm/s |
| Ukuran produk terukur minimum |
50mmx50mm |
| Ukuran maksimum produk yang dapat diukur |
400 mm x 500 mm |
| Ketebalan PCB |
0.5 ~ 6mm |
| Penyesuaian lebar jalur |
Pengaturan lebar otomatis, penyesuaian lebar manual |
| Pengiriman papan sirkuit/pembatasan |
Pengikat conveyor sabuk/pneumatic clamp |
| Arah Pengiriman |
Dari kiri ke kanan, kanan ke kiri |
| Ketinggian orbit |
900 ± 20 mm |
| Konfigurasi Komputer |
Mainframe |
CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor |
22"LED |
| Sistem operasi |
Ubuntu |
| Parameter |
Ukuran keseluruhan |
W1000xD1380xH1600mm (tidak termasuk lampu alarm) |
| Berat badan |
1100KG |
| Sumber daya |
AC220V/50~60Hz/2000W |
| Tekanan udara |
0.5Mpa |
| Persyaratan Lingkungan |
Suhu: 5~40°C, kelembaban relatif: 25%~80% (tanpa es) |
| Komunikasi peralatan hulu dan hilir |
Antarmuka SMEMA standar |
Fitur:
- Nama produk: Mesin 3D AOI
- Kecepatan inspeksi: Hingga 80 Cm2/s
- Sistem Operasi: Windows 10
- Berat: 800 kg
- Metode perataan: Perataan otomatis
- Ketebalan PCB: 0,5 - 5 mm
Mesin 3D AOI ini adalah kecepatan tinggiPeralatan PCB Aoiyang dapat memeriksa hingga 80 cm2/s.Windows 10dan memiliki berat 800 Kg. Mesin menggunakanPenataan otomatisUntuk memeriksa dengan tepat papan sirkuit cetak dengan ketebalan 0,5 - 5 mm.Sistem pemeriksaan PCByang menggunakan teknologi 3D untuk memastikan hasil inspeksi yang akurat.
Parameter teknis:
| Parameter teknis |
Nilai |
| Resolusi |
10 μm |
| Kecepatan Pemeriksaan |
Hingga 80 cm2/s |
| Metode penyelarasan |
Perataan Otomatis |
| Sistem Operasi |
Windows 10 |
| Jenis Kamera |
Kamera Digital 3D |
| Perangkat lunak |
Antarmuka Pengguna Intuitif |
| Sumber Daya |
AC 220V, 50/60Hz |
| Pencahayaan |
LED RGB |
| Dimensi |
L 1300 x W 1300 x H 1500 mm |
| Metode Pemeriksaan |
Pemeriksaan 3D |
Aplikasi:
Dengan kapasitas pasokan 1000/bulan, Mento-01 adalah solusi yang sangat baik untuk perusahaan yang membutuhkan pemeriksaan PCB berkecepatan tinggi dan presisi tinggi.5 - 5 mm dan area pemeriksaan hingga 510 x 510 mmMetode penyelarasan otomatis memastikan bahwa inspeksi cepat dan akurat.
Metode inspeksi 3D yang digunakan oleh Mento-01 memungkinkannya untuk secara akurat mendeteksi cacat yang mungkin dilewatkan mesin AOI 2D tradisional.Hal ini membuatnya ideal untuk industri yang membutuhkan kontrol kualitas presisi tinggi seperti aerospace, manufaktur otomotif, dan peralatan medis.
Perangkat lunak antarmuka pengguna intuitif Mento-01 memudahkan operator untuk mengatur dan mengoperasikan mesin.membuat lebih mudah untuk mengidentifikasi dan memperbaiki cacatMesin ini dapat digunakan untuk berbagai aplikasi seperti memeriksa pasta solder, penempatan komponen, dan kualitas sendi solder.
Singkatnya, Mento-01 adalah mesin 3D AOI yang dapat diandalkan dan efisien yang cocok untuk berbagai aplikasi dan skenario.Kemampuan inspeksi presisi tinggi membuatnya menjadi pilihan ideal untuk industri yang membutuhkan kontrol kualitas yang ketat.
Dukungan dan Layanan:
Mesin 3D AOI (Automated Optical Inspection) adalah peralatan inspeksi berteknologi tinggi yang digunakan untuk produksi PCB (Printed Circuit Board).Hal ini dirancang untuk memeriksa kualitas dan akurasi komponen yang dipasang di papan PCB.
Dukungan teknis produk dan layanan untuk mesin 3D AOI meliputi:
- Pemasangan dan pengaturan peralatan
- Pelatihan tentang cara menggunakan peralatan
- Dukungan pemecahan masalah dan pemeliharaan teknis
- Peningkatan dan pembaruan perangkat lunak
- Layanan kalibrasi dan pengujian untuk memastikan hasil inspeksi yang akurat dan dapat diandalkan
- Dukungan pelanggan 24/7 untuk pertanyaan atau masalah
Our team of experienced technicians and engineers are dedicated to providing top-notch support and services to ensure that your 3D AOI machine operates at peak performance and delivers accurate inspection results.
Kemasan dan Pengiriman:
Kemasan produk:
Mesin 3D AOI akan dikemas dengan aman dalam peti kayu untuk memastikan transportasi yang aman. Mesin akan ditutupi dengan bantalan busa dan semua komponen halus akan dibungkus dengan bungkus gelembung.Kothak akan disegel dengan sekrup dan ditandai dengan stiker rapuh untuk tindakan ekstra.
Pengiriman:
Mesin 3D AOI akan dikirim melalui layanan kurir terpercaya untuk memastikan pengiriman tepat waktu dan aman.dan pelanggan akan diberitahu tentang rincian pengiriman dan nomor pelacakan setelah mesin dikirim.
FAQ:
A: Nama merek dari Mesin 3D AOI adalah Mento.
T: Apa nomor model mesin 3D AOI?
A: Nomor model mesin 3D AOI adalah Mento-01.
T: Di mana asal mesin 3D AOI?
A: Tempat asal mesin 3D AOI adalah China Dongguan.
T: Apa sertifikasi mesin 3D AOI?
A: Mesin 3D AOI disertifikasi dengan ISO9001/ISO14001.
T: Berapa jumlah pesanan minimum untuk Mesin 3D AOI?
A: Jumlah pesanan minimum untuk Mesin 3D AOI adalah 1.
T: Berapa harga mesin 3D AOI?
A: Harga Mesin 3D AOI dapat dinegosiasikan.
T: Berapa waktu pengiriman untuk Mesin 3D AOI?
A: Waktu pengiriman untuk Mesin 3D AOI adalah 1 minggu.
T: Apa syarat pembayaran untuk Mesin 3D AOI?
A: Syarat pembayaran untuk Mesin 3D AOI sudah online.
T: Apa kemampuan pasokan Mesin 3D AOI?
A: Kapasitas pasokan Mesin 3D AOI adalah 1000/bulan.
