Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Rincian produk
Tempat asal: Dongguan
Nama merek: MENTO
Sertifikasi: FCC.ROHS,CCC
Nomor model: K2012
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 3
Kemasan rincian: L1350xD1000xH1600mm
Waktu pengiriman: 20 hari kerja
Menyediakan kemampuan: 10pcs+20 hari kerja
Operasi: |
Windows 10 64bit |
Pengiriman: |
ups,dhl,fedex, sesuai pesanan Anda |
Ukuran FOV: |
42mmx42mm 56mmx56mm |
Ketebalan papan: |
0,6 - 2,5mm |
Sumber optik: |
RGB + W empat warna integral |
Sumber udara: |
0.4-0.6MPa |
Sistem Operasi: |
Windows 10 |
Pengiriman: |
pengiriman tepat waktu |
Sumber daya listrik: |
AC 220V, 50/60HZ |
Nama produser: |
Mesin SMT SAKI BF-Planet-X AOI |
Ukuran PCB: |
50*50mm~510*460mm |
Waktu Pimpin: |
40 hari |
Kamera: |
5MP; 5MP; color warna |
Kegunaan: |
Penggunaan industri (SMT) |
Fitur: |
sistem AOI 3D tercanggih di dunia |
Operasi: |
Windows 10 64bit |
Pengiriman: |
ups,dhl,fedex, sesuai pesanan Anda |
Ukuran FOV: |
42mmx42mm 56mmx56mm |
Ketebalan papan: |
0,6 - 2,5mm |
Sumber optik: |
RGB + W empat warna integral |
Sumber udara: |
0.4-0.6MPa |
Sistem Operasi: |
Windows 10 |
Pengiriman: |
pengiriman tepat waktu |
Sumber daya listrik: |
AC 220V, 50/60HZ |
Nama produser: |
Mesin SMT SAKI BF-Planet-X AOI |
Ukuran PCB: |
50*50mm~510*460mm |
Waktu Pimpin: |
40 hari |
Kamera: |
5MP; 5MP; color warna |
Kegunaan: |
Penggunaan industri (SMT) |
Fitur: |
sistem AOI 3D tercanggih di dunia |
|

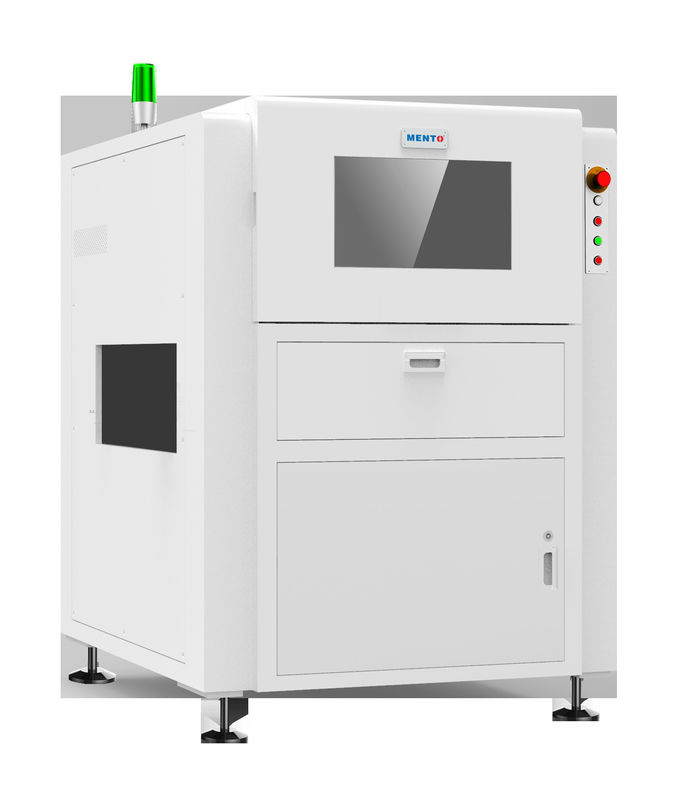

Inspeksi optik 2D otomatis Online Single-Track |
||
| Model | K2012 | |
| Uji Kemampuan | Item pengujian | CHIP komponen tubuh, CHIP komponen solder sendi, karakter, DIP solder sendi |
| Komponen minimum | CHIP: 01005 Pitch:0.3mm | |
| Metode Deteksi | Deep Learning, Pengolahan Gambar | |
| Sistem optik | Kamera | Kamera industri berwarna berkecepatan tinggi 12MP |
| Lensa Telesentris | 0.36X/0.23X | |
| Resolusi | 10um/15um | |
| FOV | 40x30mm /60x45mm | |
| Kecepatan Deteksi | 3FOV/s | |
| Sistem perangkat lunak | Sistem Operasi | Ubuntu 20.04 |
| Sifat Mekanis | Ketebalan PCB | 0.3 ~ 10mm ((Warp ≤ 5mm) |
| Tinggi komponen | Atas 30mm, bawah 84mm (tinggi khusus dapat disesuaikan) | |
| Perangkat penggerak | Servomotor+Ball Screw+Linear Guideway | |
| Kecepatan bergerak | Maks.600mm/s | |
| Keakuratan posisi | ≤8um ((setelah kalibrasi) | |
| Panduan transportasi PCB | Ketinggian pengangkutan PCB rel:900+20mm ((dari tanah ke permukaan pengangkutan PCB rel) | |
| 600mmx700mm | ||
| Jarak minimum antara PCB:≤90mm | ||
| Parameter | Metode pengerasan | AC220V/50Hz/2000W |
| Layar deteksi | W1000mmxD1380mmxH1600mm ((tanpa kaki 100±20mm) | |
| Keakuratan | 1100KG | |
| Keakuratan pengukuran ulang | ≥ 0,5MPa | |
| Ukuran cincin wafer | Suhu:5~40°C, kelembaban relatif 25%~80% ((tidak ada es) | |
| Jumlah wafer yang ditangani secara bersamaan | Antarmuka SMEMA standar | |
Kemampuan pengujian produk ((Online Single-Track)
8. Tidak mencukupi Soldering 9. sirkuit pendek 10. Offset 11. komponen DIP hilang 12. pin DIP tidak diperpanjang...
komponenckeseragamanDeteksi (Online)Single-Track/1.2m onlineSingle-Track)
1. Hitung sudut rotasi komponen
2. Hitung kisaran antara offset maksimum dan minimum dari komponen
3. Jarak antara komponen
4. Jarak antara komponen dan titik acuan atau garis
Deteksi kolinearitas (kolinearitas, jarak absolut, kisaran kolinearitas, jarak komponen)
MES yang komprehensifdataakuantarmukackemampuandan sistem SPC yang kuat.(OnlineSingle-Track/1.2m onlineSingle-Track)
1. Statistik real-time dari 10 komponen alarm utama
2Mengaktifkan pengaturan alarm menghitung untuk secara otomatis menghentikan peralatan hulu.
3. Ekspor seluruh gambar papan dari setiap PCB dalam waktu nyata untuk pelacakan selanjutnya
4Interface MES yang dikembangkan secara lokal mendukung format standar dan disesuaikan.
Menghemat tenaga kerjamodus
Melalui transmisi data dan metode lainnya, satu orang dapat meninjau data alarm AOI dari beberapa jalur, sehingga mewujudkan mode penghematan tenaga kerja.
Fitur Produk - Platform Peralatan
Jalur tiga bagian dapat dilepas dan dapat diubah sesuai dengan panjang produk.
1Platform casting integral secara efektif menghilangkan tekanan struktural dan meletakkan dasar untuk akurasi mesin dan stabilitas.
2. Pull-out platform komponen kontrol elektronik membuat pemeliharaan lebih user-friendly.
3Desain penampilan profesional dan indah, lebih sesuai dengan ergonomis dan estetika visual.
